三支點電動叉車

您的當前位置：首頁 >> 產品中心 >> 三支點電動叉車

BT00851

BT00852

BT00853

BT00854

分享到：

產品描述

細節設計

視頻展示

項目案例

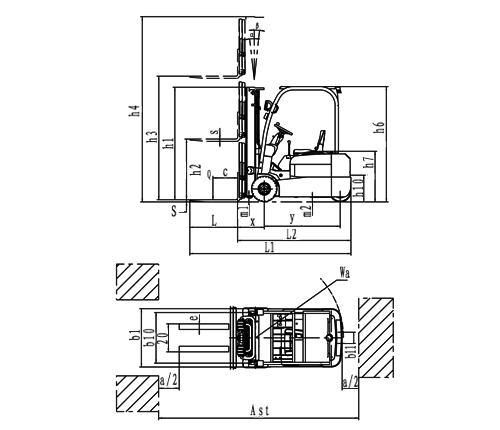

貨號				BT00851	BT00852	BT00853	BT00854
特征	額定載荷(Q)		kg	1300	1500	1800	2000
	載荷中心距(C)		mm	500	500	500	500
	起升高度(h3)		mm	3000	3000	3000	3000
	自由起升高度(h2)		mm	120	120	120	120
	貨叉規格(s×e×L)		mm	40×100×920			40×120×1070
	門架傾角(前/后)(α/β)		°	6/6.5	6/6.5	6/6.5	6/6.5
尺寸	到貨叉垂直面距離(L2)		mm	1830	1830	1930	2040
	整車長度(L1)		mm	2750	2750	2850	3110
	整車寬度(b1)		mm	1050	1050	1050	1050
	門架降低后高度(h1)		mm	1995	1995	1995	1995
	門架起升后高度(h4)		mm	3945	3945	3945	3945
	護頂架高度(h6)		mm	2040	2040	2040	2040
	座椅高度(h7)		mm	855	855	855	855
	轉彎半徑(最小)(Wa)		mm	1445	1445	1555	1665
	前懸距(前)(x)		mm	397.5	397.5	397.5	397.5
	輪距(前/后)(b10/b11)		mm	902/175	902/175	902/175	902/175
	離地高度(最小)(m2)		mm	95	95	95	95
	軸距		mm	1258	1258	1358	1468
	貨叉可調寬度(最小/最大)		mm	200/1000	200/1000	200/1000	200/1000
	輪胎(Φ×寬)	前×2		18×7-8 實心輪胎
	輪胎(Φ×寬)	后×2		15×4.5-8 實心輪胎
	使用托盤時的工作通道寬度(Ast)	轉角	mm	3166	3166	3276	3385
	使用托盤時的工作通道寬度(Ast)	直行	mm	3265	3265	3370	3485
性能	行走速度(滿載/空載)		km/h	13/14	13/14	13/14	13/14
	起升速度(滿載/空載)		mm/s	300/430	290/430	280/430	260/430
	下降速度(滿載/空載)		mm/s	440/435	440/435	440/435	440/435
	爬坡度(滿載/空載)		%	10.5/14.5	10.5/14.5	10.5/14.5	10.5/14.5
驅動	驅動電機×2		kw	9	9	9	9
	起升電機		kw	11	11	11	11
	電瓶電壓/電容		V/AH	48/400	48/400	48/500	48/600
	驅動系統			ZAPI 交流AC
	噪音水平		db(A)	68	68	70	74
重量	自重(含電瓶)		kg	2860	3050	3160	3430
門架高度可選				3.3米（BT05000）			3.3米（BT05016）
門架高度可選				3.5米（BT05001）			3.5米（BT05017）

三支點叉車1.3-1.8T叉車可選配門架參數表

門架 貨號 最大貨叉高度
(mm) 門架收進高度 門架起升高度 起重量(500mm載荷中心距)

不帶擋貨架帶擋貨架 1.3T 1.5T 1.8T

寬視野
二級門架 BT05000 3300 2145 3870 4360 1300 1500 1800

BT05001 3500 2245 4070 4560 1300 1500 1800

BT05002 3600 2295 4170 4660 1300 1500 1800

BT05003 4000 2545 4570 5060 1300 1400 1600

BT05004 4300 2695 4870 5360 1200 1300 1500

BT05005 4500 2795 5070 5560 1150 1250 1400

全自由提升
二級門架 BT05008 3000 2040 3570 4060 1300 1500 1800

BT05009 3300 2190 3870 4360 1300 1500 1800

BT05010 3600 2340 4170 4660 1300 1500 1800

寬視野
三級門架 BT05011 4300 1995 4920 5410 1100 1250 1450

4500 2045 5070 5560 1050 1200 1350

BT05012 4800 2160 5370 5860 1000 1100 1250

BT05013 5000 2210 5570 6060 950 1050 1150

BT05014 5500 2375 6070 6560 / / 1050

BT05015 6000 2600 6570 7060 / / 850

三支點叉車2.0T叉車可選配門架參數表

門架 貨號 最大貨叉高度
(mm) 門架收進高度 門架起升高度 起重量
(500mm載荷中心距)

不帶擋貨架帶擋貨架

寬視野
二級門架 BT05016 3300 2145 3870 4360 2000

BT05017 3500 2245 4070 4560 2000

BT05018 3600 2295 4170 4660 2000

BT05019 4000 2545 4570 5060 1800

BT05020 4300 2695 4870 5360 1700

BT05021 4500 2795 5070 5560 1600

全自由提升
二級門架 BT05025 3000 2040 3570 4060 2000

BT05027 3300 2190 3870 4360 2000

BT05029 3600 2340 4170 4660 2000

寬視野
三級門架 BT05030 4300 1995 4920 5410 1600

4500 2045 5070 5560 1500

BT05031 4800 2160 5370 5860 1400

BT05032 5000 2210 5570 6060 1350

BT05033 5500 2375 6070 6560 1250

BT05034 6000 2600 6570 7060 1150
性能
驅動電機
• 先進的AC驅動電機，大扭矩，爬坡能力強，大牽引力，動力強勁，確保車子在不平整的路面和斜坡上依然能平穩行駛。
• 高效免維護的AC電機，能確保電瓶的更長使用壽命。
• 防塵防水AMP接插件。
• 雙驅動變速箱油浴齒輪，長保潤滑，低噪音高性能，長期免維護。
AC控制器
• 再生制動功能，延長電池有效使用時間。
• 行走和起升電機采用全交流技術，更高效可靠。
• 智能的可編程液晶顯示屏，能夠顯示故障代碼，易發現車身故障，減少檢測時間，提高維修效率。
剎車系統
• 易維護的剎車系統，使剎車更加安全和舒適。
• 電機在剎車減速過程中，起到制動作用。
• 防滑制動功能，能使叉車即使在斜坡上也能安全停車。
• 濕式盤剎系統。
液壓系統
• 強勁的AC液壓電機提供更大的扭矩，使貨叉的起升和下降更加平穩。
轉向系統
• 液壓泵輸出所需的轉向扭矩，可以根據駕駛員在轉向要求時智能響應，降低電量消耗。
• 驅動雙電機與控制器完美配合，可在任意轉向角度輕松起動，加速，轉向，即使在極限角度操作也毫不遜色。
門架
• 組合滾輪門架，高強度，低變形度。
• 后置油缸確保門架寬視野。
• 限流閥可調整門架下降速度，即使在油管爆裂時仍能防止門架快速下降，確保安全。

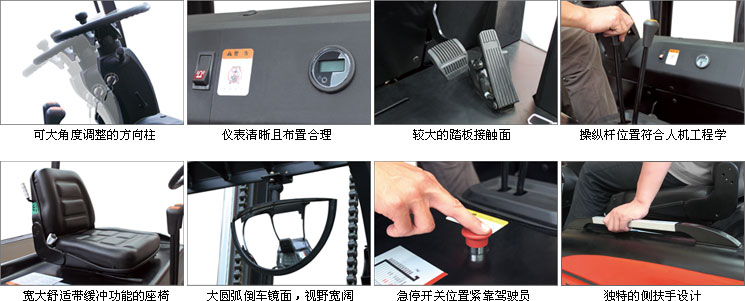

操控與安全
• 寬暢的操作空間。

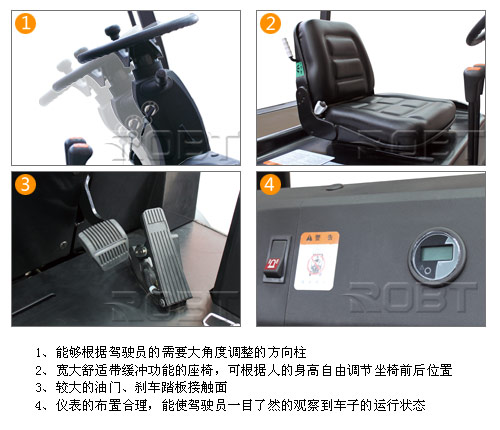

• 能夠根據駕駛員的需要大角度調整的方向柱。
• 雙電機驅動，更高的操縱性。

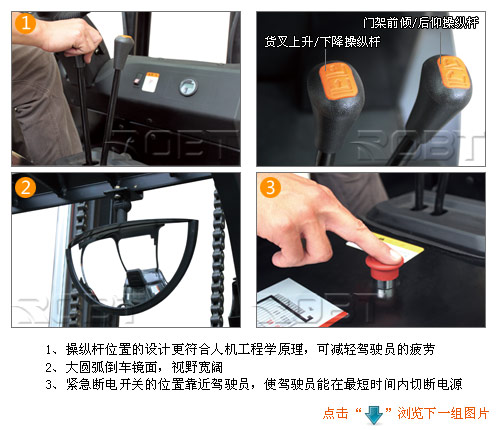

• 操縱桿位置的設計更符合人機工程學原理，可減輕駕駛員的疲勞。
• 儀表的布置合理，能使駕駛員一目了然的觀察到車子的運行狀態。
• 較大的踏板接觸面，超長的安全架扶手，獨特的下扶手設計，使操作者上下車非常容易。

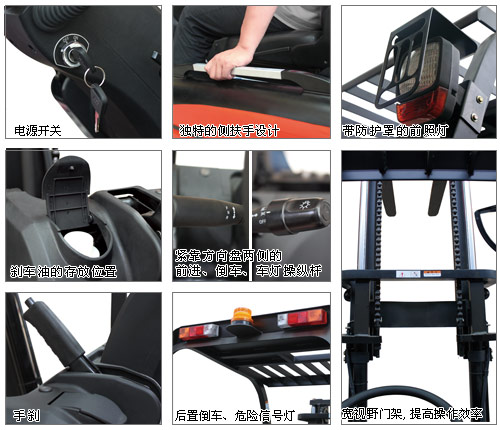

• 獨特的側扶手設計，使駕駛員在倒車時更具有安全感。
• 寬大舒適帶緩沖功能的座椅。
• 大圓弧倒車鏡面，視野寬闊。
• 寬視野門架，提高操作效率。
• 緊急斷電開關的位置靠近駕駛員，使駕駛員能在最短時間內切斷電源。

維護與保養
• 驅動電機、泵電機、制動踏板的合理布置，線油管的走向優化，方便取出的踏板，使零部件的檢測、維修、更換非常容易。
• 電瓶側護板方便拆卸，無需拆除多路閥罩殼可打開電瓶蓋，使電瓶維護保養十分方便。
• 制動油杯安裝在儀表架上，便于檢查及添加制動油。
• 交流驅動電機，無碳刷，基本無需維修，大大減少維護成本。
• 質量可靠的美國AMP防水接插件及電器件，所有電線、電纜均有可靠的保護，固定，大大降低了電器故障。
• 可編程自我診斷的智能儀表可顯示故障代碼，方便調節運行參數。
