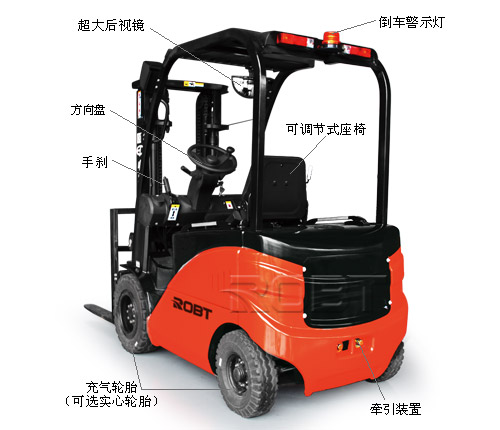

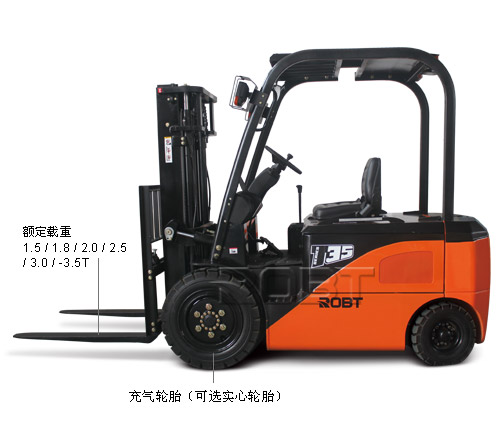

四支點電動叉車

您的當前位置：首頁 >> 產品中心 >> 四支點電動叉車

BT00860	BT00861	BT00862	BT00863
BT00864	BT00865

分享到：

產品描述

細節設計

視頻展示

項目案例

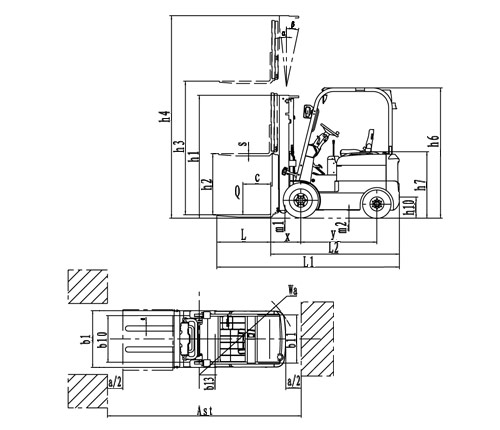

貨號				BT00860	BT00861	BT00862	BT00863	BT00864	BT00865

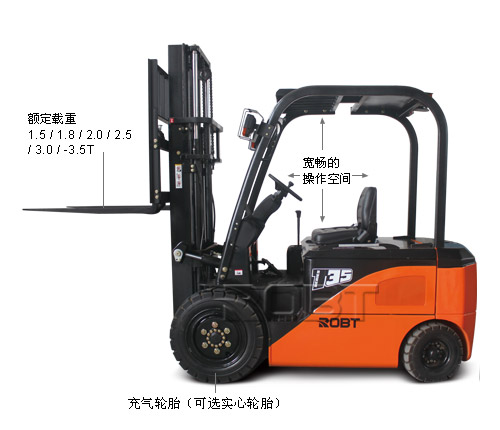

特征	額定載荷(Q)		kg	1500	1800	2000	2500	3000	3500
	載荷中心距(C)		mm	500		500		500
	起升高度(h3)		mm	3000		3000		3000
	自由起升高度(h2)		mm	135		100		100
	貨叉規格(s×e×L)		mm	40×100×920		40×120×1070		45×125×1070	50×125×1070

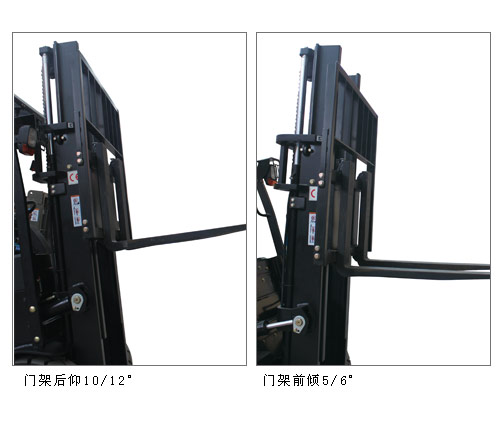

	門架傾角(前/后)(α/β)		°	6/12		6/12		6/12
尺寸	到貨叉垂直面距離(L2)		mm	2075		2385		2600
	整車長度(L1)		mm	2995		3450		3620	3670
	整車寬度(b1)		mm	1080		1150		1220
	門架降低后高度(h1)		mm	1995		1995		2025
	門架起升后高度(h4)		mm	3955		4220		4250
	護頂架高度(h6)		mm	2170		2230		2230
	座椅高度(h7)		mm	1130		1050		1050
	轉彎半徑(最小)(Wa)		mm	1920		2100		2300
	前懸距(前)(x)		mm	420		440		440
	輪距(前/后)(b10/b11)		mm	890/920		920/900		920/900
	離地高度(最小)(m2)		mm	110		100		120
	軸距		mm	1280		1500		1625
	貨叉可調寬度(最小/最大)		mm	240/1000		200/1000		290/1000
	輪胎(充氣輪胎)	Front前×2		6.5-10-10PR		7.00-12-12PR		28X9-15
		rear后×2		5.00-8-10PR		18X7-8		18X7-8
	通道寬度,帶1.0×1.2m托盤(Ast)		mm	3630	3630	3890	3990	4125	4225
	通道寬度,帶0.8×1.2m托盤(Ast)		mm	3430	3430	3690	3790	3925	4025
性能	行走速度(滿載/空載)		km/h	11.5/12	11.5/12	13/13.5	13/13.5	11/12	11/12
	起升速度(滿載/空載)		mm/s	300/450	300/450	300/450	300/450	230/370	230/370
	下降速度(滿載/空載)		mm/s	450/440	450/440	440/435	440/435	500/480	500/480
	爬坡度(滿載/空載)		%	10.5/14	10.5/14	10.5/14	10.5/14	10.5/12	10.5/12
	最大牽引力(保持25min)（滿載）		N	11000	11000	17000	17000	18000	18000
驅動	驅動電機		kw	7.5	7.5	11	11	11.75	11.75
	起升電機		kw	9.2	9.2	8.6	8.6	10	10
	電瓶電壓/電容		V/AH	48/400(Max48/545)		48/630(Max48/700)		80/500(Max48/550)
	驅動系統			ZAPI 交流AC
	噪音水平		db(A)	70	70	71	71	76	76
重量	電池重量(含電池箱)		kg	930	930	990	990	1492	1492
	叉車自重(含電瓶)		kg	3650	3650	4150	4170	4980	5100

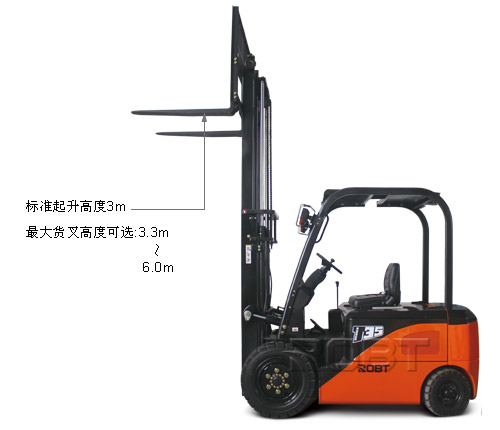

門架高度可選				3.3米（BT05000）		3.3米（BT05016）
				3.5米（BT05001）		3.5米（BT05017）
輪胎可選				實心輪胎（BT00874）		實心輪胎（BT00875）		實心輪胎（BT00876）

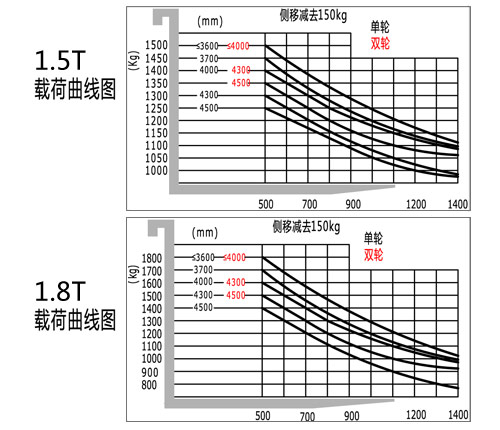

1.5-1.8T叉車可選配門架參數表(注：帶側移減去150kg，帶整體式側移減去100kg)

門架 貨號 最大貨叉高度
(mm) 門架收進高度 門架起升高度 自由提升高度 起重量(500mm載荷中心距)

不帶擋貨架帶擋貨架不帶擋貨架帶擋貨架 1.5T 1.8T

寬視野
二級門架 BT05000 3300 2130 3810 4310 120 120 1500 1800

BT05001 3500 2230 4010 4510 120 120 1500 1800

BT05002 3600 2280 4110 4610 120 120 1500 1800

BT05003 4000 2530 4510 5010 120 120 1400 1600

BT05004 4300 2680 4810 5310 120 120 1300 1500

BT05005 4500 2780 5010 5510 120 120 1250 1400

全自由提升
二級門架 BT05008 3000 2015 3510 4010 1505 1005 1500 1800

BT05009 3300 2165 3810 4310 1655 1155 1500 1800

BT05010 3600 2315 4110 4610 1805 1305 1500 1800

寬視野
三級門架 BT05011 4300 1985 4810 5310 1475 975 1250 1450

4500 2035 5010 5510 1525 1025 1200 1350

BT05012 4800 2135 5310 5810 1625 1125 1100 1250

BT05013 5000 2200 5510 6010 1690 1190 1050 1150

BT05014 5500 2370 6010 6510 1860 1360 / /

BT05015 6000 2585 6510 7010 2075 1575 / /

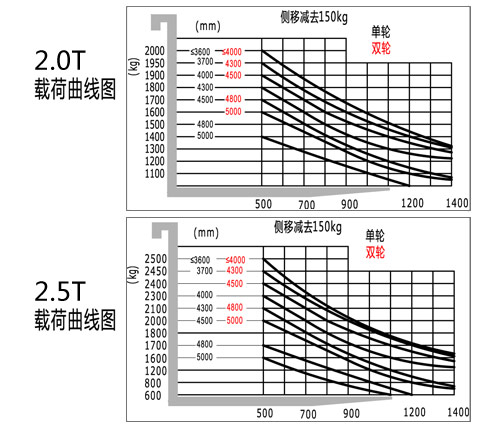

2.0-2.5T叉車可選配門架參數表(注：帶側移減去150kg，帶整體式側移減去100kg)

門架 貨號 最大貨叉高度
(mm) 門架收進高度 門架起升高度 自由提升高度 起重量(500mm載荷中心距)

不帶擋貨架帶擋貨架不帶擋貨架帶擋貨架 2.0T 2.5T

寬視野
二級門架 BT05016 3300 2135 3985 4310 120 120 2000 2500

BT05017 3500 2235 4185 4510 120 120 2000 2500

BT05018 3600 2285 4285 4610 120 120 2000 2500

BT05019 4000 2535 4685 5010 120 120 1900 2300

BT05020 4300 2685 4985 5310 120 120 1800 2100

BT05021 4500 2785 5185 5510 120 120 1700 2000

全自由提升
二級門架 BT05025 3000 2030 3705 4010 1325 1020 2000 2500

BT05027 3300 2170 4005 4310 1465 1160 2000 2500

BT05029 3600 2330 4305 4610 1625 1320 2000 2500

寬視野
三級門架 BT05030 4300 2020 5000 5310 1320 1010 1700 2000

4500 2100 5200 5510 1400 1090 1600 1900

BT05031 4800 2205 5500 5810 1505 1195 1500 1700

BT05032 5000 2290 5700 6010 1590 1280 1400 1600

BT05033 5500 2540 6200 6510 1840 1530 1050 1200

BT05034 6000 2790 6700 7010 2090 1780 700 800

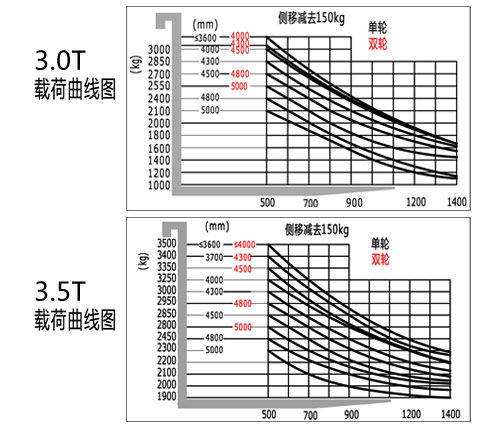

3.0-3.5T叉車可選配門架參數表(注：帶側移減去150kg，帶整體式側移減去100kg)

門架 貨號 最大貨叉高度
(mm) 門架收進高度 門架起升高度 自由提升高度 起重量(500mm載荷中心距)

不帶擋貨架帶擋貨架不帶擋貨架帶擋貨架 3.0T 3.5T

寬視野
二級門架 BT05016 3300 2150 4005 4405 120 120 3000 3500

BT05017 3500 2250 4205 4605 120 120 3000 3500

BT05018 3600 2300 4305 4705 120 120 3000 3500

BT05019 4000 2550 4705 5105 120 120 2850 3250

BT05020 4300 2700 5005 5405 120 120 2700 3000

BT05022 4500 2800 5205 5605 120 120 2550 2850

全自由提升
二級門架 BT05026 3000 2035 3715 4105 1320 930 3000 3000

BT05028 3300 2185 4015 4405 1470 1080 3000 3500

BT05029 3600 2335 4315 4705 1620 1230 3000 3000

寬視野
三級門架 BT05030 4300 2035 5005 5405 1330 930 2550 3250

4500 2115 5205 5605 1410 1010 2400 2850

BT05031 4800 2220 6050 5905 1515 1115 2250 2700

BT05032 5000 2305 6250 6105 1600 1200 2100 2500

BT05033 5500 2555 6830 6605 1850 1450 1650 2200

BT05034 6000 2805 7250 7105 2100 1700 1200 1850

性能

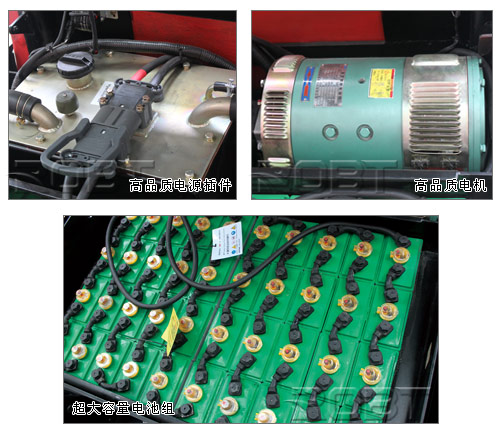

驅動電機
• 先進的AC驅動電機，能產生強大的牽引力和動力，確保車子在不平整的路面和斜坡上依然能平穩行駛。
• 高效易維護的AC電機，能確保電瓶的更長使用壽命。
• 防塵防水AMP接插件。
AC控制器
• 再生制動功能，延長電池有效使用時間。
• AC技術的采用，使得叉車的搬運和提升更加可靠和高效。
• 配重塊具有較大空間，有助控制器散熱。
• 智能的可編程液晶顯示屏，能夠顯示故障代碼，讓駕駛員和維修師能夠方便的發現車身故障，減少檢測時間，提高維修效率。
剎車系統
• 易維護的剎車系統，使剎車更加安全和舒適。
• 電機在剎車減速過程中，起到制動作用。
• 防滑制動功能，能使叉車即使在斜坡上也能安全停車。
• 濕式盤剎系統。
液壓系統
• 強勁的AC液壓電機提供更大的扭矩，使貨叉的起升和下降更加平穩。
轉向系統
• 液壓泵輸出所需的轉向扭矩，可以根據駕駛員在轉向要求時智能響應，降低電量消耗。
門架
• 帶組合式滾輪門架，高強度，低變形度。
• 后置油缸確保門架寬視野。
• 限流閥可調整門架下降速度，即使在油管爆裂時仍能防止門架快速下降，確保安全。

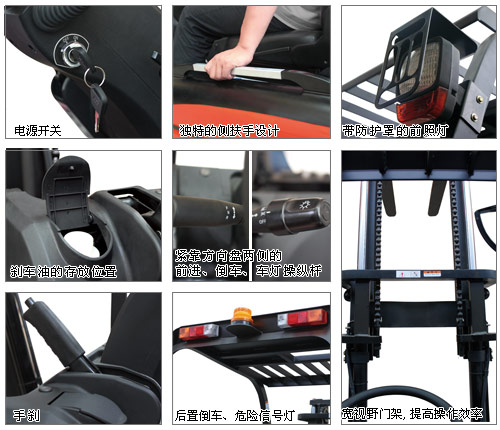

操控與安全

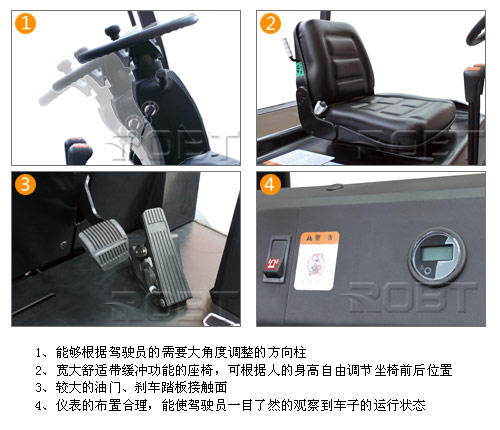

• 寬暢的操作空間。
• 能夠根據駕駛員的需要大角度調整的方向柱。

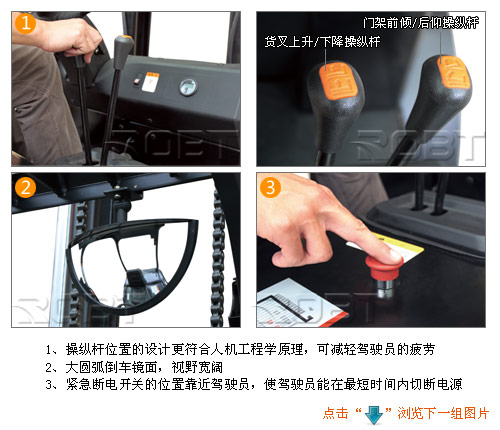

• 操縱桿位置的設計更符合人機工程學原理，可減輕駕駛員的疲勞。
• 儀表的布置合理，能使駕駛員一目了然的觀察到車子的運行狀態。
• 較大的踏板接觸面，超長的安全架扶手，獨特的下扶手設計，使操作者上下車非常容易。
• 獨特的側扶手設計，使駕駛員在倒車時更具有安全感。
• 寬大舒適帶緩沖功能的座椅。
• 大圓弧倒車鏡面，視野寬闊。
• 寬視野門架，提高操作效率。
• 緊急斷電開關的位置靠近駕駛員，使駕駛員能在最短時間內切斷電源。

維護與保養
• 驅動電機、泵電機、制動踏板的合理布置，線油管的走向優化，方便取出的踏板，使零部件的檢測、維修、更換非常容易。
• 電瓶側護板方便拆卸，無需拆除多路閥罩殼可打開電瓶蓋，使電瓶維護保養十分方便。
• 制動油杯安裝在儀表架上，便于檢查及添加制動油。
• 交流驅動電機，無碳刷，基本無需維修,大大減少維護成本。
• 質量可靠的美國AMP防水接插件及電器件，所有電線、電纜均有可靠的保護，固定，大大降低了電器故障。
• 無需工具就能打開腳踏板，使電機等的檢測方便容易。
• 可編程自我診斷的智能儀表可顯示故障代碼，方便調節運行參數。
