站駕前移式蓄電池叉車

您的當前位置：首頁 >> 產品中心 >> 站駕前移式蓄電池叉車

BT06002	BT06003	BT06004	BT06005
BT06006	BT06007	BT06008	BT06009

分享到：

產品描述

細節設計

視頻展示

項目案例

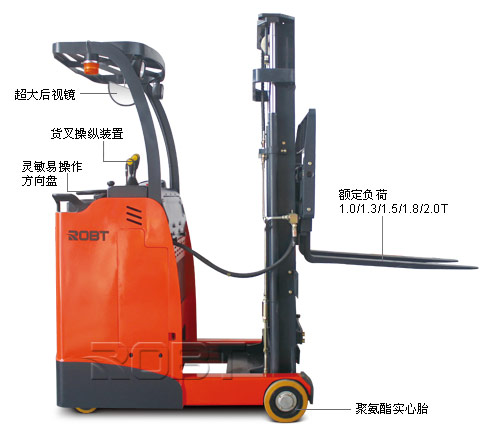

·前移式蓄電池叉車整機設計以人機工程為主導思想，融合國際先進的設計理念和技術，具有良好的安全性、操縱性和舒適性；
·流線型的外觀設計，簡潔明快的顏色搭配，無污染、低噪音、低振動等特點，充分體現了環保和人性化的設計理念；

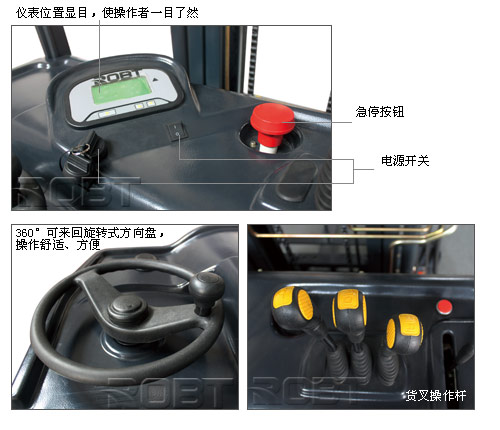

·采用全液壓轉向、啟動速度快慢可調、釋放制動距離可調、固定低速行駛、轉向延時等功能，實現了性能的個性化駕駛，保障了操作的舒適性。
·優良的行駛性能，門架高起升速度，在充分保障安全的前提下，大大提高了工作效率；

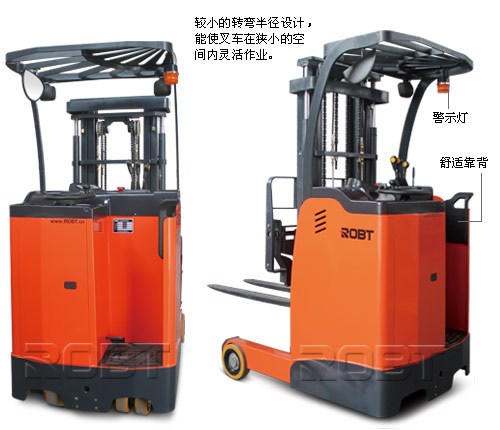

·較小的轉彎半徑設計，能使叉車在狹小的空間內靈活作業。先進的進口電子控制系統，在坡道下行時可平穩自動滑行；
·車輛處于靜止?fàn)顟B(tài)時，停車制動器會自動起作用，當扳動加速器手柄時，停車制動會自動釋放；
·寬視野的門架和護頂架，高空作業全景顯示，大幅度改善了操作的視線范圍，使操作更快、更安全；
·non-contact Hall induction 感應加速器，再生制動、故障智能化顯示等功能，高端配置的AC交流系統具有電機免維護等特性，大大提高了維修性。

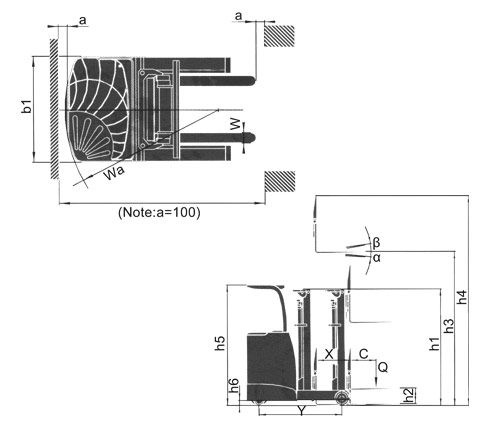

貨號		BT06002	BT06003	BT06004	T06005	BT06006	BT06007	BT06008	BT06009

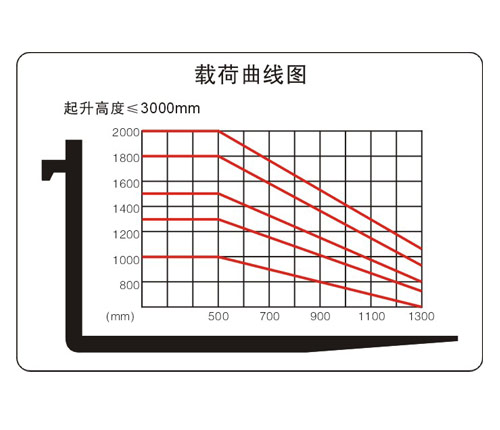

載重量/額定負荷(Q)	kg	1500	1800	2000	1000	1300	1500	1800	2000
載荷中心距©	mm	500	500	500	500	500	500	500	500
貨叉架傾角(前/后)(α/β)	deg	3°/5°	3°/5°	3°/5°	3°/5°	3°/5°	3°/5°	3°/5°	3°/5°
前移距離(X)	mm	600	600	645	520	700	600	600	645
軸距(Y)	mm	1470	1470	1520	1160	1360	1470	1470	1520
動力形式		半交流			交流
輪胎材質		聚氨酯實心胎			聚氨酯實心胎
前輪尺寸	mm	φ250×120	φ250×120	φ250×120	φ250×70	φ250×70	φ250×120	φ250×120	φ250×120
驅動輪尺寸	mm	φ381×130	φ381×130	φ381×130	φ381×130	φ381×130	φ381×130	φ381×130	φ381×130
平衡輪尺寸	mm	φ178×75	φ178×75	φ178×75	φ178×75	φ178×75	φ178×75	φ178×75	φ178×75
輪距(前/后）	mm	1070/580	1070/580	1070/580	975/490	975/490	1070/580	1070/580	1070/580

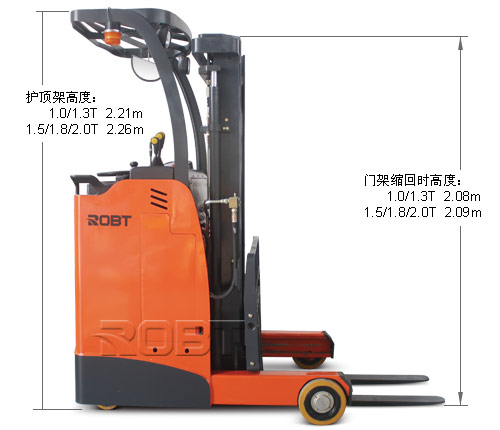

門架縮回時高度(h1)	mm	2090	2090	2090	2080	2080	2090	2090	2090
起升高度(h3)	mm	3000	3000	3000	3000	3000	3000	3000	3000
作業時門架最大高度(h4)	mm	4025	4025	4025	3930	3960	4025	4025	4025
護頂架高度(h5)	mm	2260	2260	2260	2210	2210	2260	2260	2260
總長度（空載）	mm	2340	2350	2350	2115	2125	2340	2350	2350
車體后側長度	mm	1270	1280	1280	1045	1055	1270	1280	1280
車體寬度(b1)	mm	1205	1216	1216	1045	1045	1205	1216	1216

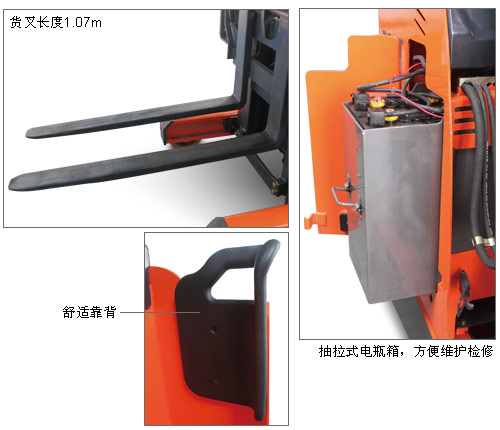

貨叉尺寸(L×W×T)	mm	1070×122×35	1070×122×40	1070×122×40	1070×100×35	1070×100×35	1070×122×35	1070×122×40	1070×122×40
自由提升高度(h2)	mm	330	330	330	330	330	330	330	330
最小的離地空隙(h6)	mm	80	80	80	80	80	80	80	80
轉彎半徑(Wa)	mm	1725	1735	1775	1420	1620	1725	1735	1775
最小直角堆垛通道(托盤1200×1200)	mm	2910	2920	2920	2260	2710	2910	2920	2920
最小直角堆垛通道(托盤1000×1000)	mm	2690	2700	2700	2440	2495	2690	2700	2700
行駛速度，載貨/空載	km/h	9.5/10	9.2/10	9.0/10.3	8.0/8.5	8.0/8.5	8.8/9.3	8.5/9.3	9.1/9.0
滿載時起升的速度	mm/s	230	220	230	175	175	240	230	220
最大爬坡能力（滿載）	（%）	>12	>12	>10	>12	>12	>12	>12	>10
行車制動		機械			機械	機械	電磁	電磁	電磁
驅動電機	KW	4	4	4	2.5	2.5	4.5	4.5	4.5
升降電機	KW	8.6	8.6	8.6	3.5	3.5	9.2	11	11
電池電壓，額定容量的K5	V/Ah	48/420	48/420	48/420	48/225	48/225	48/420	48/420	48/420
整車重量(含電池)	kg	2670	2700	2725	2050	2150	2670	2700	2725
控制器的類型		半交流			交流
轉向類型		液壓轉向			液壓轉向

可選配門架：

門架 貨號 最大起升高度門架全高(不起升時高度)

1.0T 1.3T 1.5T 1.8T 2.0T

mm mm mm mm mm mm

二
級
門
架 BT06500 3000 2080 2080 2090 2090 2090

BT06501 3600 2380 2380 2390 2390 2390

BT06502 3800 2480 2480 2490 2490 2490

BT06503 4000 2580 2580 2640 2640 2640

BT06504 4200 2680 2680 2740 2740 2740

BT06505 4500 2830 2830 2890 2890 2890

BT06506 4800 3030 3030 3040 3040 3040

BT06507 5000 3130 3130 3140 3140 3140

BT06508 5500 - - 3440 3440 3440

BT06509 6000 - - 3690 3690 3690

門架最大起升高度門架全高(不起升時高度)

1.0T 1.3T 1.5T 1.8T 2.0T

mm 貨號 mm 貨號 mm 貨號 mm 貨號 mm 貨號 mm

三
級
全
自
由
門
架 5000 BT06515 2300 BT06519 2300 BT06523 2300 BT06648 2300 BT06662 2300

5200 BT06516 2365 BT06520 2365 BT06524 2365 BT06649 2365 BT06663 2365

5600 BT06517 2500 BT06521 2500 BT06525 2500 BT06650 2500 BT06664 2500

6000 BT06518 2635 BT06522 2635 BT06526 2635 BT06651 2635 BT06665 2635

6100 　 - 　 - BT06527 2665 BT06653 2665 BT06666 2665

6200 　 - 　 - BT06640 2700 BT06654 2700 BT06667 2700

6400 　 - 　 - BT06641 2765 BT06655 2765 BT06668 2765

6600 　 - 　 - BT06642 2835 BT06656 2835 BT06669 2835

7000 　 - 　 - BT06643 2965 BT06657 2965 BT06670 2965

7200 　 - 　 - BT06644 3035 BT06658 3035 BT06671 3035

7500 　 - 　 - BT06645 3135 BT06659 3135 BT06672 3135

8000 　 - 　 - BT06646 3300 BT06660 3300 BT06673 3300

8200 　 - 　 - BT06647 3365 BT06661 3365 BT06674 3365
