·可達11M的堆垛，滿足高貨位高強度作業；
·歐美部套，性能卓越，質量可靠；
·人機設計，操縱舒適高效。
高性能、高可靠：
·德國全進口交流驅動系統，提供強勁動力；
·高強度立式變速箱，超長工作壽命；
·國際水準液壓電機，經過多層檢測測試的油缸及管路，保證了液壓系統高可靠；
·質量可靠的美國AMP防水接插件及電器件，所有電線、電纜均有可靠的保護和固定，大大降低了電器故障；
·超大高強度承載輪設計，確保整車穩定性；
·高效散熱系統（支持長時間連續工作）；
·采用德國進口槽鋼，經過有限元優化設計的高強度門架，經松達到11m起升高度。
更安全：
·液壓系統防爆設計，即使油管爆裂，門架也不會快速下降，提高安全性；
·彎道自動減速功能，行駛更安全；
·緊急斷電開關，在操作失控時可輕松切斷所有電源，避免緊急事故；
·起升多重限位，堆垛更安全；
·防滑制動功能，使車子在失控或者斜坡行駛時，防止其下滑；
·全包圍操作空間，作業更安全；
·雙路監控電子轉向，國際一流安全設計（電轉向）。
易操作：
·充分考慮人機工程的操控臺，各功能按鈕方便輕松操作；
·寬敞的駕乘空間及懸浮座椅設計，駕駛更舒適；
·可調式方向柱，明顯提高操控舒適性；
·高度顯示，高度定位功能，操控更精準；
·緊湊設計，行駛靈活自如；
·一個動作即可完成電瓶拉取，輕松更換電瓶，方便連續作業；
·電子轉向，操縱更輕便（電轉向）。
便維護：
·AC電機，免于維護；
·可顯示故障代碼的儀表，大方便維修保養；
·180°以上大角度機罩開合，便于零部件的檢測、維修及更換；
·直立式電機的使用，使電機、剎車等的檢測、維修直接方便，維修性能大大好于橫置式電機；
·控制器自我診斷系統；
·低電壓自動保護，延長電瓶壽命。
| |
貨 號 |
BT06714 |
BT06715 |
BT06716 |
BT06717 |
| 特征 |
動力形式 |
|
|
蓄電池 |
| 駕乘方式 |
|
|
座駕式 |

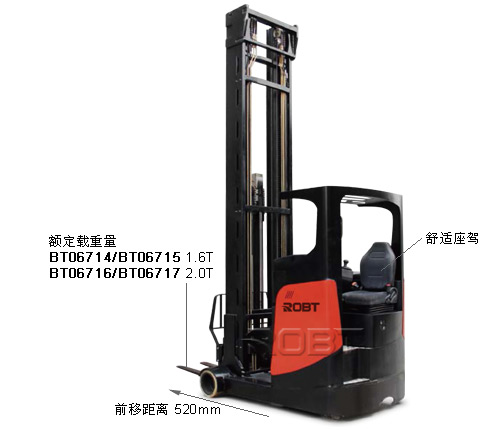

| 額定載重量 |
Q |
kg |
1600 |
2000 |
| 載荷中心距 |
c |
mm |
600 |
| 軸距 |
y |
mm |
1454 |
1524 |
| 重量 |
自重 |
|
kg |
2940 |
2945 |
| 橋負荷，貨叉前移 空載驅動端/承載端 |
|
|
1700/1310 |
| 橋負荷，貨叉后移 空載驅動端/承載端 |
|
|
1990/1020 |
| 橋負荷，貨叉前移 滿載驅動端/承載端 |
|
kg |
820/3820 |
| 橋負荷，貨叉后移 滿載驅動端/承載端 |
|
kg |
1640/3000 |
輪胎
底盤 |
輪胎材料，驅動輪/承載輪 |
|
|
聚氨酯 |
| 驅動輪尺寸（直徑×寬度） |
|
mm |
343×140 |
| 承載輪尺寸（直徑×寬度） |
|
mm |
310×118 |
| 平衡輪尺寸（直徑×寬度） |
|
mm |
/ |
| 驅動輪/承載輪 數量 （x=驅動輪） |
|
|
1/，2 |
| 前輪距，承載端 |
b10 |
mm |
1148 |
| 后輪距，驅動端 |
b11 |
mm |
0 |

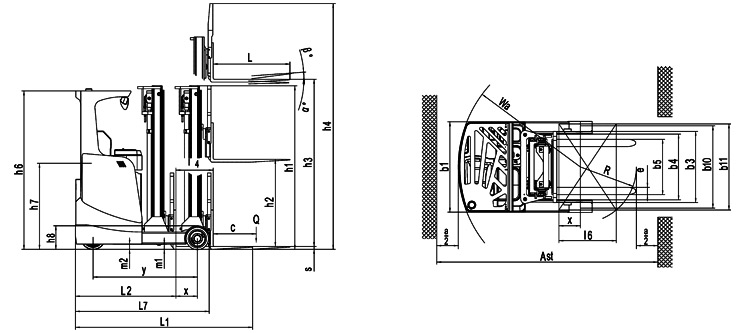

| 尺寸 |
貨叉架傾角（前/后） |
α/β |
° |
2/4 |

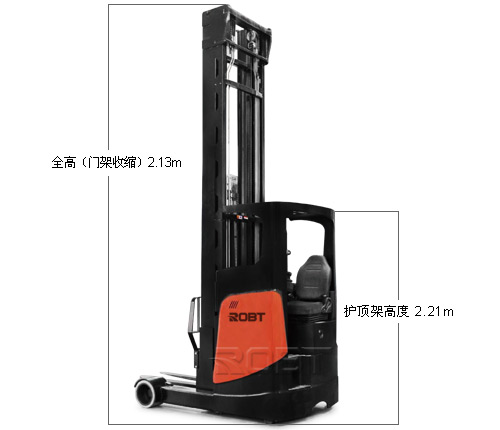

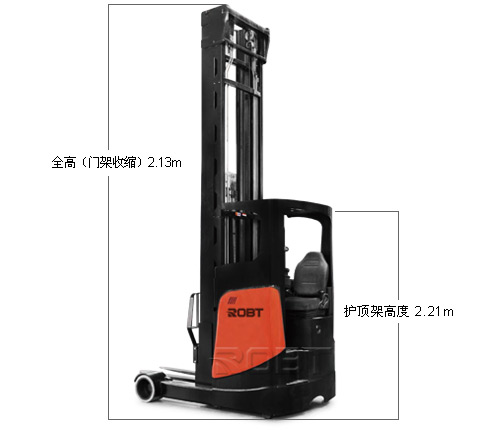

| 全高（門架收縮） |
h1 |
mm |
2130 |
| 自由起升高度（帶擋貨架） |
h2 |
mm |
120 |
| 額定起升高度 |
h3 |
mm |
3000 |

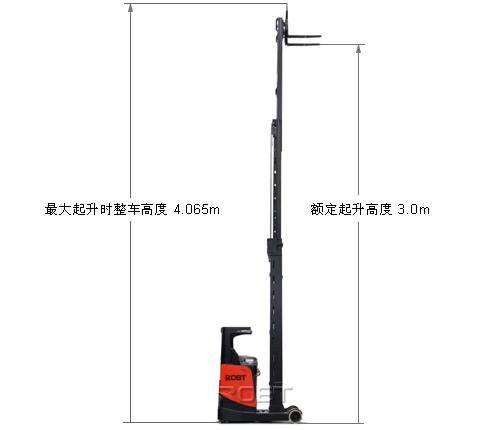

| 最大起升時整車高度 |
h4 |
mm |
4065 |
| 護頂架（駕駛艙）高度 |
h6 |
mm |
2210 |
| 座椅面/站臺面高度 |
h7 |
mm |
1200 |
| 承載輪護板高度 |
h8 |
|
330 |
| 全長（最�。� |
l1 |
mm |
2470 |
| 貨叉端面至車尾長度 |
l2 |
mm |
1400 |
| 全寬（車身/支腿） |
b1/b2 |
mm |
1260/1270 |
| 貨叉尺寸 |
s/e/l |
mm |
40/100/1070 |
40/120/1070 |
| 貨叉架類型A,B |
|
mm |
A |
| 擋貨架外寬 |
b3 |
mm |
990 |
| 貨叉調節寬度 |
b5 |
mm |
200-770 |
240-740 |
| 支腿內寬 |
b4 |
mm |
915 |
| 前移距 |
l4 |
mm |
520 |
| 門架最小離地間隙 |
m1 |
mm |
70 |
| 車身最小離地間隙 |
m2 |
mm |
70 |
| 最小直角堆垛寬度（1000×1200托盤） |
Ast |
mm |
2827 |
2842 |
| 最小直角堆垛寬度（800×1200托盤） |
Ast |
mm |
2891 |
2893 |
| 轉彎半徑 |
Wa |
mm |
1705 |
1770 |
| 車身長度（不含貨叉） |
l7 |
mm |
1865 |
1935 |
性能
參數 |
行駛速度，滿載/空載 |
|
km/h |
10/11 |
9/9.5 |
| 起升速度，滿載/空載 |
|
m/s |
0.34/0.45 |
0.28/0.42 |
| 下降速度，滿載/空載 |
|
m/s |
0.31/0.33 |
0.3/0.33 |
| 前移速度，滿載/空載 |
|
m/s |
0.9/0.9 |
| 最大爬坡度，滿載/空載 |
|
% |
10/15 |
| 行車制動類型 |
|
|
電磁，液壓 |
| 駐車制動類型 |
|
|
電磁 |
電機
動力
單元 |
驅動電機額定功率 S2 60分鐘 |
|
kW |
6.4 |
| 起升電機額定功率 S3 15% |
|
kW |
11 |
13 |
| 電瓶電壓/標稱容量K5 |
|
V/Ah |
48/500 |
| 電瓶重量 |
|
kg |
925 |
| 電瓶允許最大尺寸 |
|
mm |
1220×355×778 |
1220×427×778 |
其他
數據 |
噪音等級 |
|
dB (A) |
75 |
| 驅動控制類型 |
|
|
交流 |
| 轉向類型 |
|
|
電子 | |
座駕前移式電瓶叉車
