三支點平衡重式蓄電池叉車

您的當前位置：首頁 >> 產品中心 >> 三支點平衡重式蓄電池叉車

BT06029

BT06030

BT06031

BT06032

分享到：

產品描述

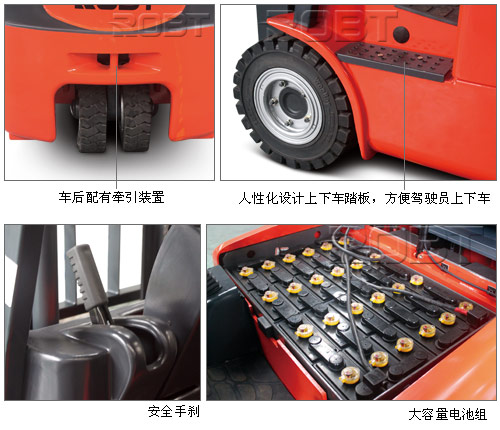

細節設計

視頻展示

項目案例

·采用意大利ZAPI，電控系統成熟可靠；
·AC交流無碳刷免維護電機,節省維護保養的時間和成本；
·采用MOSFET行走起升控制器，使叉車行走起升控制精確平穩，具有再生制動、反接制動、坡道防下滑等功能，操縱性能優良；
·采用DC/DC轉換器，電壓輸出更穩定，延長了電氣元件使用壽命，特別是提高蓄電池的使用壽命；
·電氣系統采用與電控相配套的組合儀表，清晰的LED電量顯示表、LCD計時表和故障自診斷表，具有優良的數字顯示功能，便于操作者了解叉車狀態和利于維修保養；
·整車電路系統具有過熱保護、反接保護、防短路功能，并加強電器表面防水防塵措施。

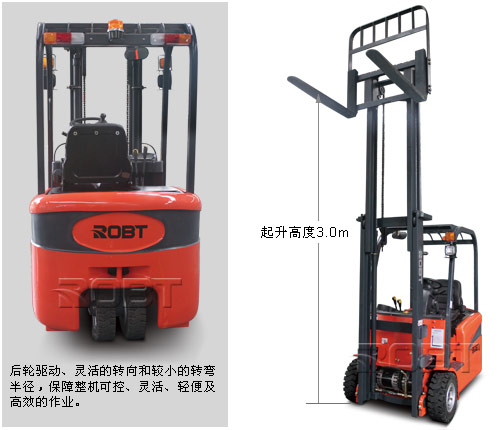

·門架寬視野設計，操作靈敏度高和起升平衡，靈活的轉向和較小的轉彎半徑，保障整機可控、靈活、輕便及高效的作業；
·起升油缸帶緩沖裝置，管路系統設置安全裝置，即使管路破裂也不會造成門架或貨物失控；

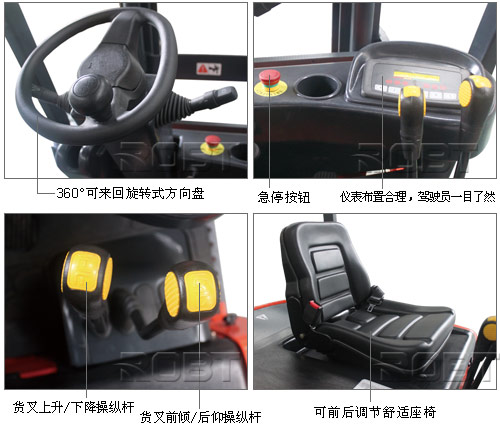

·寬敞的操作空間，可調節式的方向盤和座椅，為操作都提供舒適的作業環境。通過在轉向橋上安裝傳感器，使得轉向極為準確和靈敏，轉向輕松自如。
·整車機蓋、側板全開式設計，使電瓶維修保養十分方便。
選配：
• 充氣輪胎/無痕輪胎       • 旋轉夾                           • 側移                  • 擋風玻璃      • 特殊尺寸的貨叉       • LED報警燈
• 懸浮座椅                      • 寬擋貨架和叉架體       • 側移調距叉        • 特殊顏色       • 紙卷夾                       • 座椅扶手
• 卷管器                            • 二節/三節全自由門架    • 軟抱夾                • 駕駛室         • 暖風機                       • 空調

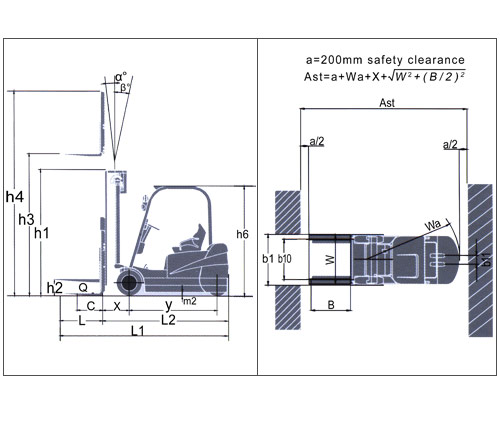

貨號		BT06029	BT06030	BT06031	BT06032

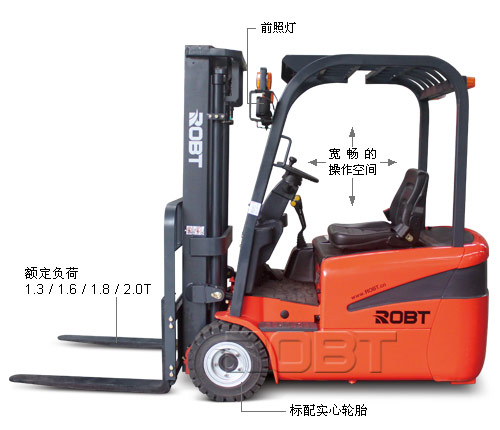

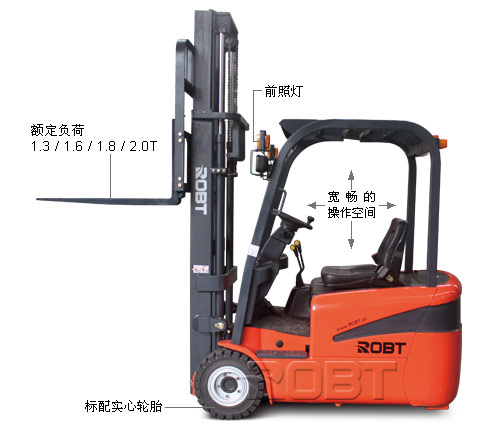

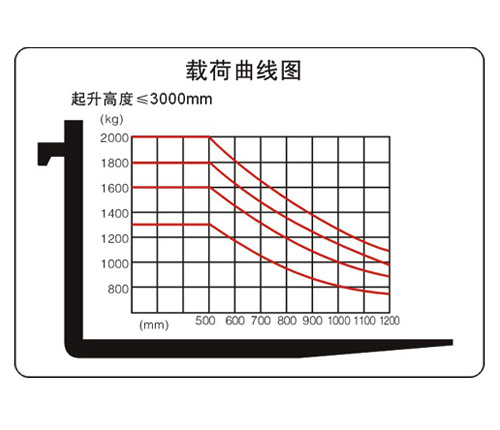

載重量/額定負荷(Q)	kg	1300	1600	1800	2000
載荷中心距(C)	mm	500	500	500	500

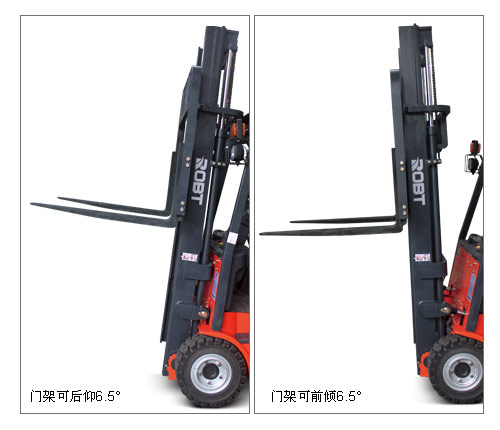

門架傾角(前/后)(α/β)	deg	6.5°/6.5°	6.5°/6.5°	6.5°/6.5°	6.5°/6.5°
前懸距(X)	mm	371	371	371	371
軸距(Y)	mm	1300	1400	1400	1515
動力形式		ZAPI AC
輪胎材質		標準實心輪胎
輪胎尺寸(前×2)		18x7-8	18x7-8	18x7-8	200/50-10
輪胎尺寸(后×2)		15x4.5-8	15x4.5-8	15x4.5-8	15x4.5-8
輪胎數量，前/后（x=驅動輪）		2(out)/2(in)	2(out)/2(in)/	2(out)/2(in)	2(out)/2(in)
輪距(前/后）(b10/b11)	mm	924/186	924/186	924/186	924/186
門架凈高(h1)	mm	1975	1975	1975	1975
起升高度(h3)	mm	3000	3000	3000	3000
自由提升高度(h2)	mm	0	0	0	0
門架最大作業高度(h4)	mm	4010	4010	4010	4010
護頂架高度(h6)	mm	1971	1971	1971	2011
總長度（空載）(L1)	mm	1879	1979	1979	2094
到叉面的長度(L2)	mm	1790	2007	2007	2122
總寬度(b1)	mm	1070	1070	1070	1140
單個貨叉尺寸(L×W×T)	mm	920×100×35	920×100×35	920×100×35	920×100×35
貨叉調節范圍最小/最大	mm	200/890	200/890	200/890	200/890
最小的離地空隙(m2)	mm	90	90	90	90
轉彎半徑(Wa)	mm	1543	1643	1643	1758
直角堆垛通道寬度(1000×1200橫向)(AST)	mm	3376	3479	3479	3594
直角堆垛通道寬度(800×1200縱向)(AST)	mm	3414	3514	3514	3629
行駛速度，載貨/空載	km/h	13/13	13/13	13/13	13/13
起升的速度，載貨/空載	mm/s	300/300	290/290	280/280	255/255
降低速度，載貨/空載	mm/s	460/460	445/445	435/435	405/405
爬坡能力, 載貨/空載	%	15/15
行車制動		再生/液壓	再生/液壓	再生/液壓	再生/液壓
驅動電機行走	KW	4x2	4x2	4x2	4x2
驅動電機升降	KW	9.2	9.2	11	11
電池電壓，額定容量的K5	V/Ah	48/400	48/500	48/500	48/625
整車重量(含電池)	kg	2820	3080	3140	3430
控制器的類型		交流	交流	交流	交流
轉向類型		液壓轉向	液壓轉向	液壓轉向	液壓轉向

可選配門架：

門架	貨號	最大起升高度	門架全高(不起升高度)
門架	貨號	mm	mm
二級門架	BT06528	2500	1750
	BT06529	2700	1825
	BT06530	3000	1975
	BT06531	3300	2125
	BT06532	3500	2225
	BT06533	3700	2325
	BT06534	4000	2525
	BT06535	4250	2650
	BT06536	4500	2775
	BT06537	5500	3325
二級全自由門架	BT06538	2500	1725
	BT06539	2700	1825
	BT06540	3000	1975
	BT06541	3300	2125
	BT06542	3500	2225
	BT06543	3700	2325
	BT06544	4000	2525
三級全自由門架	BT06545	4350	1975
	BT06546	4500	2025
	BT06547	4800	2125
	BT06548	5000	2225
	BT06549	5500	2390
	BT06550	6000	2575
