三支點平衡重式電動叉車

您的當前位置：首頁 >> 產品中心 >> 三支點平衡重式電動叉車

BT07710

BT07711

分享到：

產品描述

細節設計

視頻展示

項目案例

·特別適合于輕工，電子，紡織等行業，應用于樓層之間/電梯上下搬運工作。自重輕，可連同貨物進入普通貨梯，轉彎半徑1.2米左右，可在狹小的空間內搬運、堆垛、轉彎，是國內最小的電動平衡式叉車。
·外形：采用直線條與流線型曲面結合造型，外形美觀，流線型強；
·穩定性：采用后輪電機驅動，蓄電池布置于車架底部，穩定性極好。可選配輔助角度傳感器，轉彎時可以降速，保證穩定性；
·機動性：驅動電機輔助油泵馬達-齒圈轉向，可正反轉90度，機動性高，在狹小空間內亦可舒適自如地轉向；

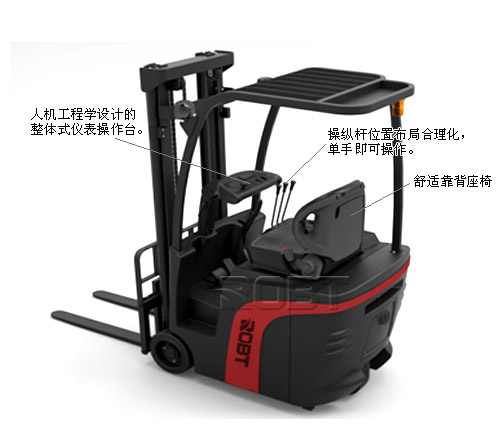

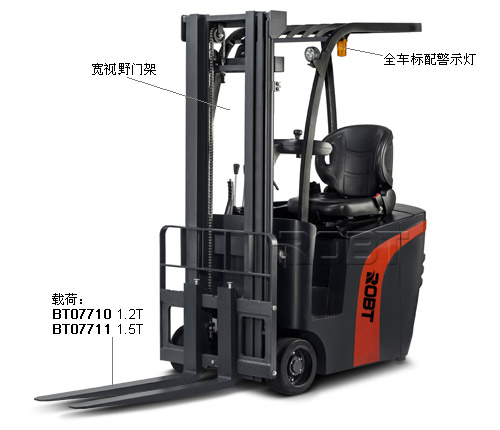

·舒適性：根據人機工程學設計的整體式儀表操作臺，操作更舒適，新式組合集成式儀表功能齊全，閱讀直觀；采用優化設計的寬視野門架，不易擋住操作者的視線，貨叉開擋尺寸加大，使得視野更開闊，無沖擊起升系統能實現貨物寧?kù)o、無沖擊的下降；靜音、無污染、節能等優點符合環保要求；
·可靠性、安全性：電機控制器、接觸器、電源插頭、緊急斷電開關等主要電器元件均采用國外名牌產品；電子和液壓過載保護裝置。

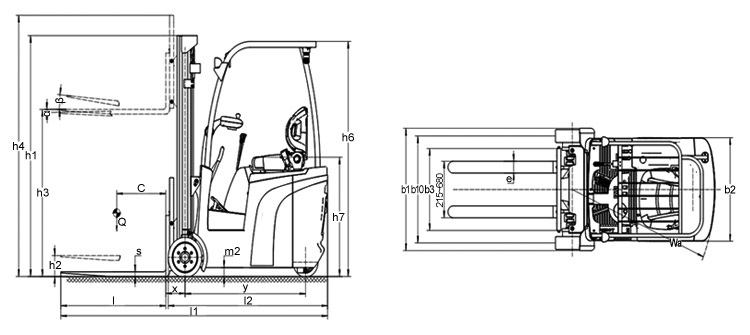

貨號				BT07710	BT07711
規 格	額定載荷 (Q)		kg	1200	1500
	荷載中心距(C)		mm	500	500
	電機類型	直流/交流，開放/封閉		交流/封閉	交流/封閉
基本尺寸	標準起升高度(h3)		mm	3000	3000
	自由起升高度(h2)		mm	0	0
	門架傾斜角度	前/后(α/β)	deg	1°/5°	1°/5°
	貨叉架標準			ISO2328	ISO2328
	標準貨叉尺寸	長/寬/厚(s/e/l)	mm	35/100/950	40/100/1070
	貨叉調整間距	最大/最小(B3/B4)	mm	840/215	680/215
	總長度	車尾至貨叉尖(L1)		2372	2719
	車體長度	車尾至豎直貨叉前端面(L2)		1452	1625
	總寬度(B)		mm	880	1020

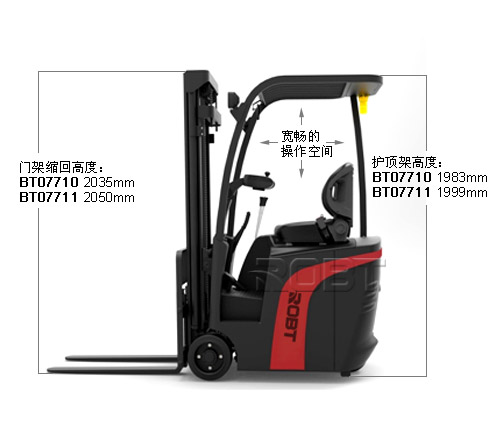

	門架縮回高度(h1)		mm	2035	2050
	門架展開高度(h4)		mm	3811	3800
	護頂架高度(h5)		mm	1983	1999
	前懸距		mm	251	196
	最小轉彎半徑(R)		mm	1184	1453
	最小直角通道寬度		mm	1600	1800
	直角堆垛通道寬度	1000×1000托盤(Ast)	mm	2670	2991
性能	行駛速度	前進（滿載/空載）	km/h	7/8	7/9
	行駛速度	后退（滿載/空載）	km/h	6	6
	起升速度	滿載/空載	mm/s	150/170	120/150
	下降速度	滿載/空載	mm/s	200/160	180/150
	最大牽引力	滿載/空載 S2 5 分鐘	N	2800/2700	2800/2700
	最大爬坡度	滿載/空載 S2 5 分鐘	%	6/10	6/10
質 量	整車質量	含蓄電池	kg	2253	2450
	橋荷	滿載（前橋/后橋）	kg	2899/554	3221/656
	橋荷	空載（前橋/后橋）	kg	1006/1247	947/1503
行走裝置	車輪數量	前輪/后輪(×=驅動輪)		2/1×	2/1×
	車輪類型	前輪		實心橡膠	聚氨酯
	車輪類型	后輪		實心橡膠	聚氨酯
	軸距		mm	972-1035	1218-1285
	輪距	前輪	mm	736	910
	輪距	后輪	mm	0	0
	離地間隙	最低(m1)	mm	25	30
	離地間隙	軸距中心(m2)	mm	65	75
	行車制動方式	機械/液壓/電氣/空氣		液壓+電磁	液壓+電磁
驅 動 裝置	蓄電池	形式		焊接式	焊接式
		電壓/容量	V/Ah	24/480	24/480
		質量	kg	494	494
	行走電機	功率	kW	2.5	2.5
	行走電機	控制方式		AC	AC
	起升電機	功率	kW	3	3.3
	起升電機	控制方式		DC	AC
	充電機	形式（搭載/外置）		外置	外置
		充電方式		智能充電	智能充電
		相數/電壓	/V	單相/220	單相/220
		充電功率	Kva	1.8	1.8
其他	屬具工作壓力		Mpa	16	16
其他	駕駛員耳邊噪音	根據 EN 12053	dB(A)	≤70	≤70

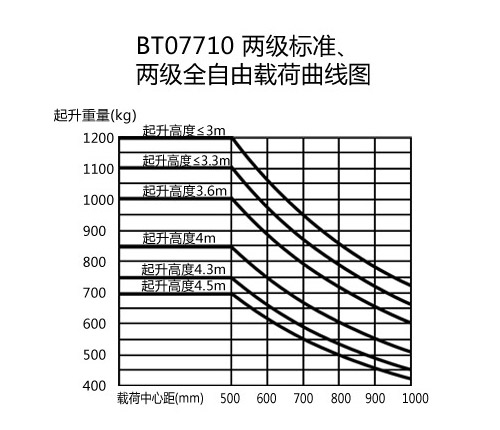

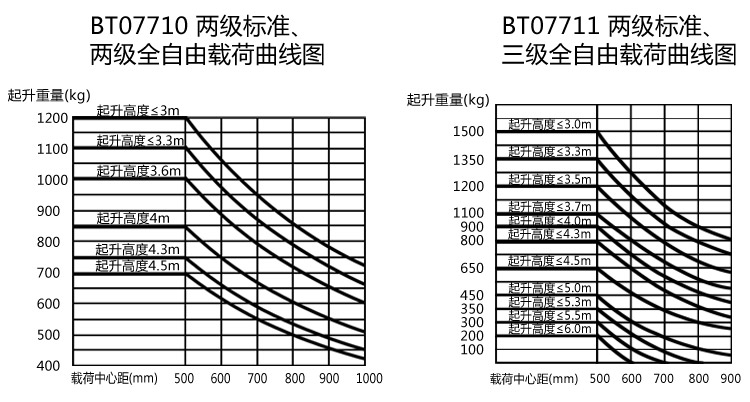

BT07710（載荷1.2T）兩級標準式提升門架參數
貨號	提升高度h3（mm）	縮回時門架高度h1（mm）	最大自由提升高度h2(mm)	展開時門架高度h4(mm)	傾仰角度α/β（°）
BT07765	2500	1785	0	3315	1/5
BT07766	2700	1885	0	3515	1/5
BT07767	3000	2035	0	3815	1/5
BT07768	3300	2185	0	4115	1/5
BT07769	3600	2335	0	4415	1/5
BT07770	4000	2535	0	4815	1/5
BT07771	4300	2735	0	5115	1/5
BT07772	4500	2835	0	5315	1/5

BT07710（載荷1.2T）兩級全自由提升門架參數
貨號	提升高度h3（mm）	縮回時門架高度h1（mm）	最大自由提升高度h2(mm)	展開時門架高度h4(mm)	傾仰角度α/β（°）
BT07773	2500	1815	1000	3310	1/5
BT07774	2700	1915	1100	3510	1/5
BT07775	3000	2065	1250	3810	1/5
BT07776	3300	2215	1400	4110	1/5
BT07777	3600	2365	1550	4410	1/5
BT07778	4000	2565	1750	4810	1/5
BT07779	4300	2765	1900	5110	1/5
BT07780	4500	2865	2000	5310	1/5

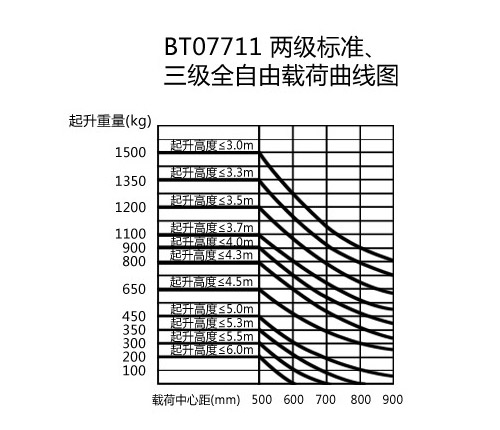

BT07711（載荷1.5T）兩級標準式提升門架參數
貨號	提升高度h3（mm）	縮回時門架高度h1（mm）	最大自由提升高度h2(mm)	展開時門架高度h4(mm)	傾仰角度α/β（°）
BT07781	2000	1550	0	2800	1/5
BT07782	2300	1700	0	3100	1/5
BT07783	2500	1800	0	3300	1/5
BT07784	2700	1900	0	3500	1/5
BT07785	3000	2050	0	3800	1/5
BT07786	3300	2200	0	4100	1/5
BT07787	3500	2300	0	4300	1/5
BT07788	3700	2400	0	4500	1/5
BT07789	4000	2600	0	4800	1/5

BT07711（載荷1.5T）三級全自由提升門架參數
貨號	提升高度h3（mm）	縮回時門架高度h1（mm）	最大自由提升高度h2(mm)	展開時門架高度h4(mm)	傾仰角度α/β（°）
BT07790	3500	1710	905	4305	1/5
BT07791	3700	1810	1005	4505	1/5
BT07792	4000	1910	1105	4805	1/5
BT07793	4300	2010	1205	5105	1/5
BT07794	4500	2060	1255		1/5
BT07795	5000	2210	1405	5805	1/5
BT07796	5300	2310	1505	6105	1/3
BT07797	5500	2410	1605	6305	1/3
BT07798	6000	2610	1805	6805	1/3
