直臂式高空作業平臺(柴油)

您的當前位置：首頁 >> 產品中心 >> 直臂式高空作業平臺(柴油)

BT01258

BT01259

分享到：

產品描述

細節設計

視頻展示

項目案例

·能適應船廠特定作業環境，即能在潮濕、腐蝕性強、多塵、高溫、低溫環境下工作。
·臂架處于任何位置，作業平臺均可安全行走;行走速度隨舉升高度的升高而降低。
·設有上下控制臺(地面控制臺與平臺控制臺)且上下控制臺使用換向開關轉換。上部控制使用時對下部控制臺鎖止功能。
·下控制臺對柴油機機油溫度、油壓、水溫等進行指示。
·設有防發動機運轉狀態下再次啟動的裝置。
·臂架伸縮、變幅、回轉運行平穩，并具有緩沖裝置。
·臂架伸縮、變幅、回轉以及平臺行走均采用電子液壓比例控制，能實現無級調速。
·平臺行走和臂架回轉應設有可靠的制動器，保證在坡道上及運行過程中能可靠控制。安裝人工回轉鎖止和釋放行走制動功能，以便平臺被牽引。

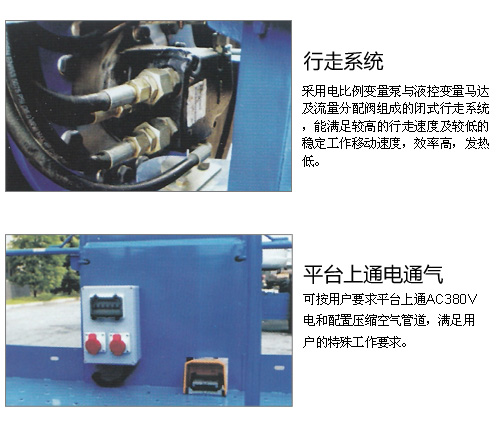

·平臺行走時，如有一輪騰空情況下，通過分配閥，單靠另一主動輪能行走。
·當工作臂角度在水平面以上或伸縮臂伸出1.2米以上時，對車輛的行走速度有限制。
·臂架伸縮、變幅、回轉和平臺行走能多工作同時進行。
·工作斗具有自動調平功能，工作斗相對水平面的傾斜角度不能大于1.5°。
·上下控制臺均設有緊急停止按鈕，當操作出現意外情況時，能夠使操作者迅速熄滅發動機，避免平臺繼續運動。
·平臺上應設有腳踏開關，只有踏下腳踏開關方能進行操作。
·設有24V輔助動力裝置，當發動機或主油泵發生故障時，能使工作斗安全降至地面。

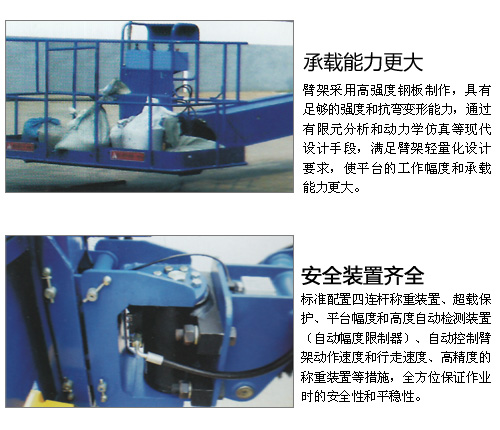

·設有力矩限制器，控制工作斗的作業幅度，達到作業幅度時限制工作臂的伸出和角度，確保整車的穩定性。
·數字雙傳感檢測回路適時檢測長度、角度等參數，動態反映臂架的工作狀態。當其中一個回路出現故障時，另一回路仍能完成所有參數的檢測。
·工作斗具有稱重功能，準確檢測平臺載荷，與載荷在平臺上的位置無關。應具有兩種以上的載重能力，不同的載重允許有不同的作業幅度范圍。當平臺載荷超過相應幅度狀態下允許的最大載重量時，應能顯示和報警并限制平臺的動作，以保證工作斗及工作斗連接件的強度以及工作的安全性。
·具有自動變速和報警、切斷功能：當工作幅度達到或超過相應允許幅度的80%時，所有動作速度將自動降低并伴隨蜂鳴器和閃光報警，并且幅度越接近最大限值，工作速度越低，蜂鳴器鳴叫聲越急促。當工作幅度達到最大允許幅度的100%時，將自動停止一切向危險方向的動作。
·發動機油門控制應有三擋速度，當較長時間沒有任何動作時，發動機自動降為低怠速，滿足節能要求。
·當機器停放在不平度超過5°的地面時，臂架動作將受到限制。
·設備行走及回轉時，會發出聲光報警。
·采用PLC和CAN總線控制方式，簡化線路，便于維護修理。采用金屬防空插頭，防護等級達到IP65。
·發動機進氣系統采用封閉式雙級過濾，適應多粉塵的環境作業;且維護保養方便。
·上下控制臺均應有防護罩保護。
·臂架頭部、油缸活塞桿等處有防塵防沙裝置。
·液壓泵具有自動壓力補償和負荷感應功能，保證油泵和發動機不致因過載而受損。
·設有防止發動機過熱及液壓油壓力過低自動停機裝置。
·在液壓回路上安裝安全閥，防止液壓部件中壓力異常升高。
·各油缸設有平衡閥或液壓鎖保證油缸不會自動動作，并且油缸與平衡閥、液壓鎖的連接是剛性的。
·液壓元件與控制元件為進口品牌產品，可靠度高。

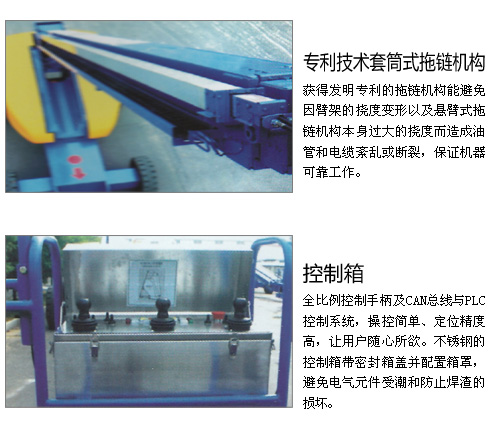

·拖鏈機構采用套筒式專利技術，套筒為表面處理的鋁合金型材，拖鏈為耐海洋性氣候的高強度工程塑料，適應惡劣的工作環境。
·底架與轉臺上設有吊環位置，方便吊裝。

貨號			BT01258	BT01259
最大工作高度		mm	26900	28400
平臺最大高度		mm	25200	26700
最大水平作業半徑		mm	21900	23400

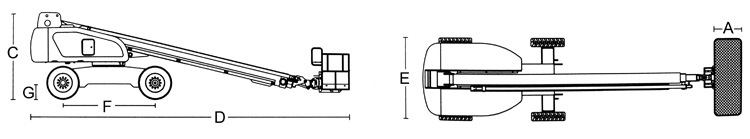

收起時長度(D)		mm	11360	12460
寬度(E)		mm	2790	2790
收起時最大高度(C)		mm	2800	2800
軸距(F)		mm	3000
離地間隙(G)		mm	430

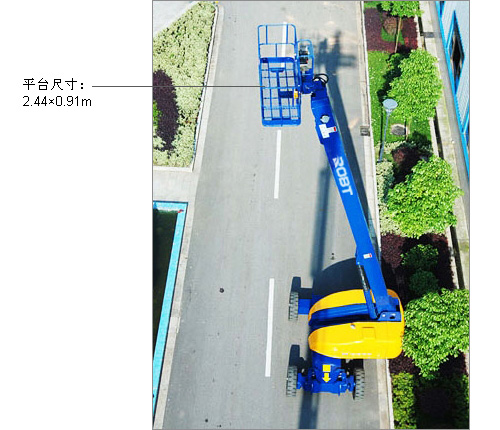

平臺尺寸（長(B)×寬(A)×高）			2440×910×1130
承載能力 (受限/非受限)		kg	480/260	480/200
內輪轉彎半徑		mm	3590
外輪轉彎半徑		mm	6250
轉臺旋轉			360度連續
轉臺回轉速度			0～1/3rpm
平臺調平			自動調平
平臺旋轉			±80°
主臂節數			3節
主臂變幅角度			－10°～＋75°
最高液壓壓力		MPa	21
系統電壓		V	24
輪胎規格			12.00-20實心輪胎
燃油箱容量		L	151
總重量		kg	15500	16400
行駛速度	收起狀態	km/h	5.3
	升起或延伸狀態	km/h	1.1
行走系統最高壓力		MPa	25
最大爬坡度			30%
驅動轉向型式			4×2×2（4×4×2）
發動機			道依茨/康明斯
發動機額定功率			56kw/2200rpm	56kw/2200rpm
