·能適應船廠特定作業環境，即能在潮濕、腐蝕性強、多塵、高溫、低溫環境下工作。
·臂架處于任何位置，作業平臺均可安全行走;行走速度隨舉升高度的升高而降低。
·設有上下控制臺(地面控制臺與平臺控制臺)且上下控制臺使用換向開關轉換。上部控制使用時對下部控制臺鎖止功能。
·下控制臺對柴油機機油溫度、油壓、水溫等進行指示。
·設有防發動機運轉狀態下再次啟動的裝置。
·臂架伸縮、變幅、回轉運行平穩，并具有緩沖裝置。
·臂架伸縮、變幅、回轉以及平臺行走均采用電子液壓比例控制，能實現無級調速。
·平臺行走和臂架回轉應設有可靠的制動器，保證在坡道上及運行過程中能可靠控制。安裝人工回轉鎖止和釋放行走制動功能，以便平臺被牽引。
·平臺行走時，如有一輪騰空情況下，通過分配閥，單靠另一主動輪能行走。
·當工作臂角度在水平面以上或伸縮臂伸出1.2米以上時，對車輛的行走速度有限制。
·臂架伸縮、變幅、回轉和平臺行走能多工作同時進行。
·工作斗具有自動調平功能，工作斗相對水平面的傾斜角度不能大于1.5°。
·上下控制臺均設有緊急停止按鈕，當操作出現意外情況時，能夠使操作者迅速熄滅發動機，避免平臺繼續運動。
·平臺上應設有腳踏開關，只有踏下腳踏開關方能進行操作。

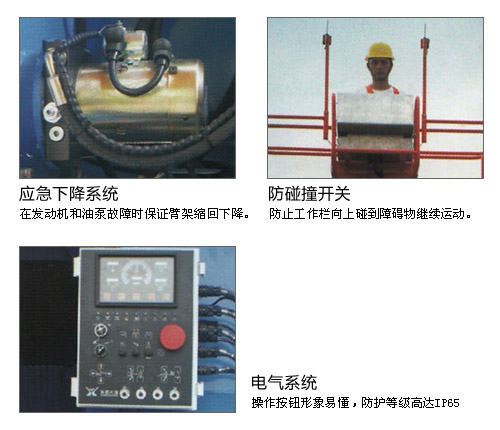

·設有24V輔助動力裝置，當發動機或主油泵發生故障時，能使工作斗安全降至地面。
·設有力矩限制器，控制工作斗的作業幅度，達到作業幅度時限制工作臂的伸出和角度，確保整車的穩定性。
·數字雙傳感檢測回路適時檢測長度、角度等參數，動態反映臂架的工作狀態。當其中一個回路出現故障時，另一回路仍能完成所有參數的檢測。
·工作斗具有稱重功能，準確檢測平臺載荷，與載荷在平臺上的位置無關。應具有兩種以上的載重能力，不同的載重允許有不同的作業幅度范圍。當平臺載荷超過相應幅度狀態下允許的最大載重量時，應能顯示和報警并限制平臺的動作，以保證工作斗及工作斗連接件的強度以及工作的安全性。
·具有自動變速和報警、切斷功能：當工作幅度達到或超過相應允許幅度的80%時，所有動作速度將自動降低并伴隨蜂鳴器和閃光報警，并且幅度越接近最大限值，工作速度越低，蜂鳴器鳴叫聲越急促。當工作幅度達到最大允許幅度的100%時，將自動停止一切向危險方向的動作。
·發動機油門控制應有三擋速度，當較長時間沒有任何動作時，發動機自動降為低怠速，滿足節能要求。
·當機器停放在不平度超過5°的地面時，臂架動作將受到限制。
·設備行走及回轉時，會發出聲光報警。
·采用PLC和CAN總線控制方式，簡化線路，便于維護修理。采用金屬防空插頭，防護等級達到IP65。
·發動機進氣系統采用封閉式雙級過濾，適應多粉塵的環境作業;且維護保養方便。
·上下控制臺均應有防護罩保護。
·臂架頭部、油缸活塞桿等處有防塵防沙裝置。
·液壓泵具有自動壓力補償和負荷感應功能，保證油泵和發動機不致因過載而受損。
·設有防止發動機過熱及液壓油壓力過低自動停機裝置。
·在液壓回路上安裝安全閥，防止液壓部件中壓力異常升高。
·各油缸設有平衡閥或液壓鎖保證油缸不會自動動作，并且油缸與平衡閥、液壓鎖的連接是剛性的。
·液壓元件與控制元件為進口品牌產品，可靠度高。
·拖鏈機構采用套筒式專利技術，套筒為表面處理的鋁合金型材，拖鏈為耐海洋性氣候的高強度工程塑料，適應惡劣的工作環境。
·底架與轉臺上設有吊環位置，方便吊裝。
標準配置
·自動幅度限制器 ·稱重裝置 ·自動調平
·輪胎軸伸縮 ·4輪驅動 ·4輪轉向
·高低速行走 ·全比例控制 ·地面不平保護系統
·應急下降系統 ·工作臺旋轉 ·工作臺防碰撞保護
·發動機重啟保護 ·發動機預熱保護 ·發動機三級油門控制
·液壓油散熱器 ·防塵保護 ·實心輪胎
·頻閃燈 ·喇叭
選配裝置
·2輪驅動 ·2輪轉向 ·Perkins發動機
·工作臺通氣 ·工作臺通電 ·平臺工作燈
·發泡輪胎
| 貨 號 |
BT01243 |
BT01244 |
| 最大工作高度 |
mm |
38340 |
40100 |

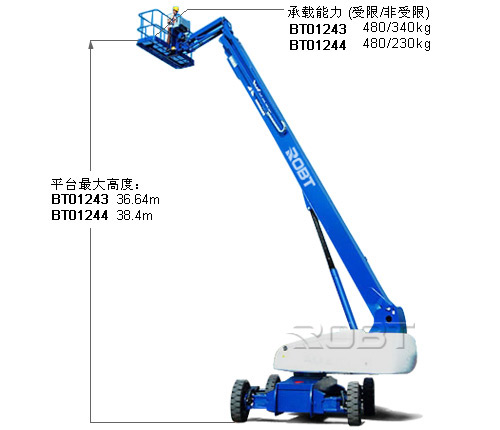

| 平臺最大高度 |
mm |
36640 |
38400 |

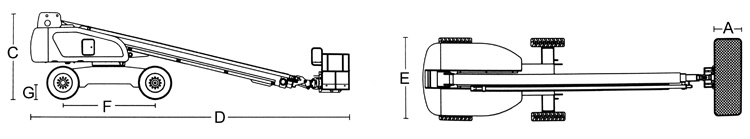

| 收起時最大高度(C) |
mm |
3080 |
3080 |
| 最大水平作業半徑 |
mm |
20500 |
22900 |
| 寬度(支腿全縮/支腿全伸)(E) |
mm |
2490/3350 |
2480/3350 |
| 收起時長度(D) |
mm |
13000 |
14100 |
| 承載能力 (受限/非受限) |
kg |
480/340 |
480/230 |
| 軸距(F) |
mm |
3660 |
| 內輪轉彎半徑(支腿全縮/支腿全伸) |
mm |
4140/2740 |
| 外輪轉彎半徑（支腿全縮/支腿全伸） |
mm |
6560/5850 |
| 轉臺旋轉 |
。 |
360度連續 |
| 轉臺回轉速度 |
rpm |
0～1/3 |
| 平臺尺寸（長(B)×寬(A)×高） |
mm |
2440 ×910× 1130 |
| 平臺調平 |
|
自動調平 |
| 平臺旋轉 |
|
±80° |
| 主臂節數 |
|
4節 |
| 主臂變幅角度 |
|
－10°～＋75° |
| 最高液壓壓力 |
Mpa |
21 |
| 系統電壓 |
V |
24 |
| 輪胎規格 |
|
12.00-20實心輪胎 |
| 離地間隙(G) |
mm |
430 |
| 燃油箱容量 |
L |
151 |
| 總重量 |
kg |
19380kg |
19510kg |
| 行駛速度 |
收起狀態 |
km/h |
5.4km/h |
5.4km/h | |
直臂式高空作業平臺(柴油)
