多層廠房及超小空間的定制設計
安全性：
·座椅開關，防止行走、起升等誤操作；
·緊急斷電開關，在操作失控時可輕松切斷所有電源，避免緊急事故；
·低電壓自動保護，延長電瓶壽命；
·電瓶蓋板與車架采用一體式焊接技術，車體牢固可靠；
·起升過載保護，液壓系統防爆設計，即使油管爆裂，門架也不會快速下降，提高安全性；
·再生制動，斜坡防滑，保證駕駛安全；
·可選配彎道自動減速功能，行駛更安全。
特色配置：

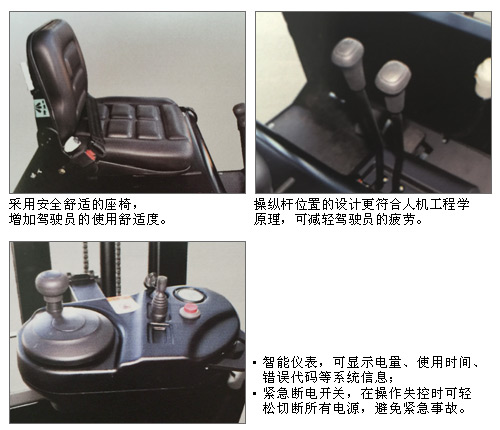

·上下低位踏板，配備安全扶手，充分考慮了人性化要求；
·智能儀表，可顯示電量、使用時間、錯誤代碼等系統信息；
·進口AMP防水防塵接插件；
·使用一體式標準油箱，電機、泵、油箱一體式裝配，內部更加清潔，性能可靠；
·采用可向上翻開式操作面板，更加方便；
·安全棚采用經過特殊定制的管材設計，安全又不失美觀；
·采用全新緊湊型門架設計，整車高度較低，行駛靈活自如，適用于各種工業樓層；
·采用安全舒適的座椅，增加駕駛員的使用舒適度；
·側拉電瓶箱設計，輕松更換電瓶，方便連續作業。
維護保養：
·AC電機，免于維護；
·可顯示故障代碼的儀表，大大方便維修保養；
·打開車身踏板，就可以檢查到液壓電機、泵等主要部件，維護保養方便；
·后門可打開，配重、電機、電控等一覽無余，方便檢修和保養；
·驅動電機、泵電機、制動踏板合理布置，線油管走向優化，方便掀開的踏板，使零部件的檢測、維修、更換更便捷；
·控制器自我診斷系統。
| 貨 號 |
BT06720 |
BT06721 |
BT06722 |
BT06723 |
BT06724 |
| 特征 |
動力形式 |
|
電動 |
電動 |
電動 |
電動 |
電動 |
| 操作類型 |
|
座駕式 |
座駕式 |
座駕式 |
座駕式 |
座駕式 |

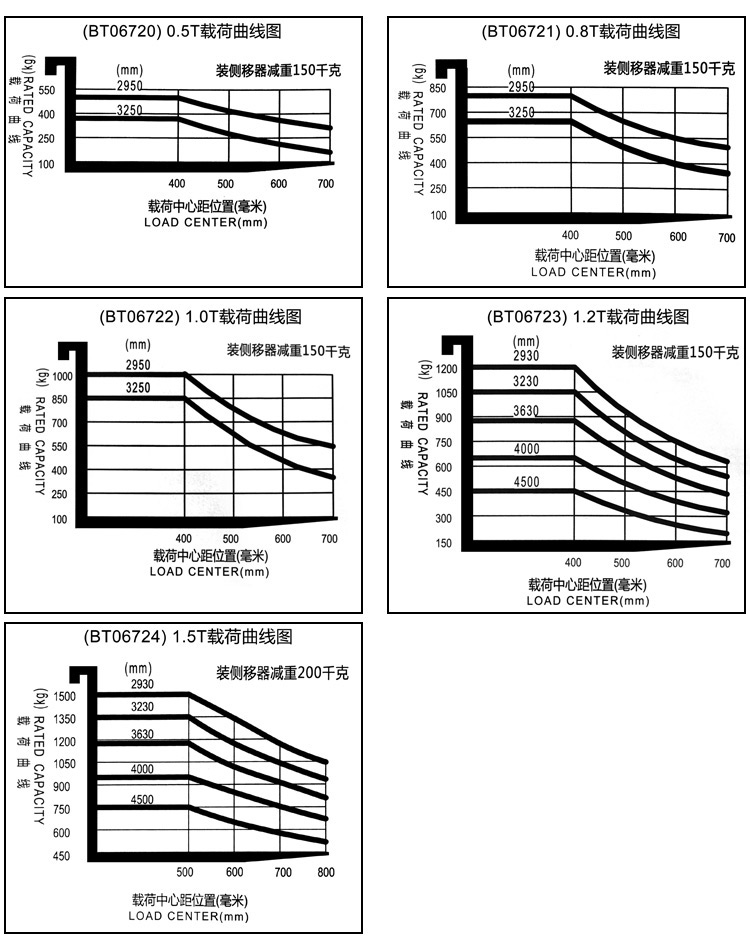

| 載荷(Q) |
kg |
500 |
800 |
1000 |
1200 |
1500 |
| 載荷中心距 |
mm |
400 |
400 |
400 |
400 |
500 |

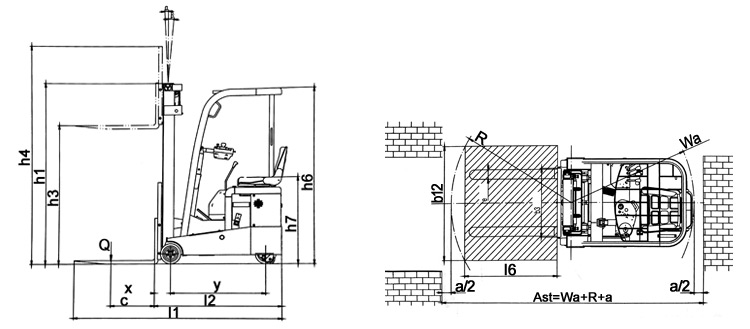

| 前懸距 |
mm |
182.5 |
182.5 |
182.5 |
243.5 |
183.5 |
| 軸距 |
mm |
1070 |
1070 |
1070 |
1150 |
1295 |
| 重量 |
自重（含電瓶） |
kg |
1195 |
1475 |
1615 |
1940 |
2162 |
| 軸載，滿載驅動輪/轉向輪 |
kg |
1420/275 |
1910/365 |
2195/420 |
2670/470 |
3106/556 |
| 軸載，空載驅動輪/轉向輪 |
kg |
565/630 |
700/775 |
765/850 |
800/1140 |
801/1361 |
輪胎
底盤 |
輪胎類型，驅動輪/轉向輪 |
|
聚氨酯胎 |
聚氨酯胎 |
聚氨酯胎 |
聚氨酯胎 |
聚氨酯胎 |
| 驅動輪尺寸（直徑×寬度） |
mm |
230/75 |
230/75 |
230/75 |
285/108 |
285/108 |
| 轉向輪尺寸（直徑×寬度） |
mm |
230/75 |
230/75 |
230/75 |
230/75 |
230/75 |
| 驅動輪，轉向輪數量（x=驅動輪） |
mm |
2/1 |
2/1 |
2/1 |
2/1 |
2/1 |
| 驅動輪輪距(b10) |
mm |
830 |
830 |
830 |
830 |
910 |
| 尺寸 |
門架及貨叉前后傾角(α/β) |
|
2°/2° |
2°/2° |
2°/2° |
2°/2° |
2°/2° |
| 門架下降后的高度(h1) |
mm |
2060 |
2060 |
2060 |
1985 |
1985 |
| 自由起升高度（帶擋貨架）(h2) |
mm |
0 |
0 |
0 |
120 |
120 |
| 標配門架最大起升高度(h3) |
mm |
2950 |
2950 |
2950 |
2930 |
2930 |
| 起升最高時的門架高度(h4) |
mm |
3860 |
3860 |
3860 |
3845 |
3906 |

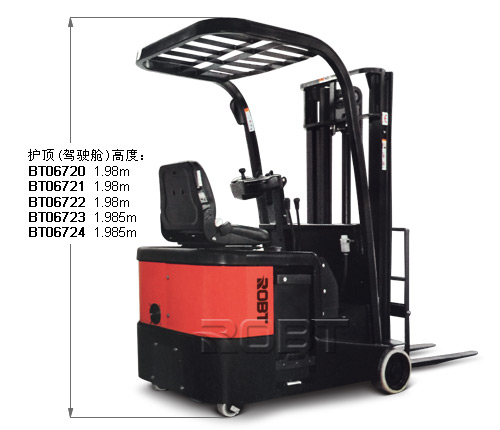

| 護頂（駕駛艙）高度(h6) |
mm |
1980 |
1980 |
1980 |
1985 |
1985 |

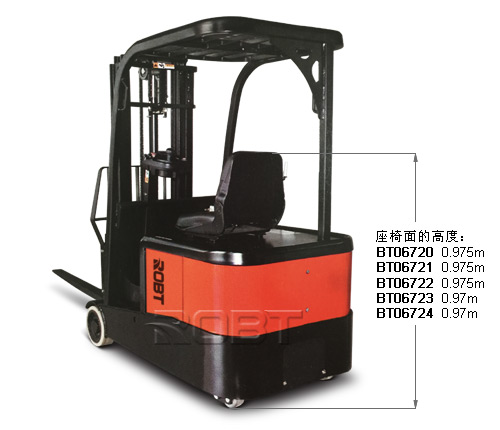

| 座椅面的高度(h7) |
mm |
975 |
975 |
975 |
970 |
970 |

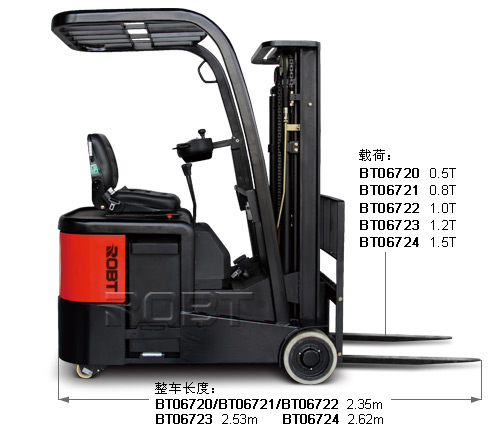

| 整車長度(l1) |
mm |
2350 |
2350 |
2350 |
2530 |
2620 |
| 到貨叉垂直面的長度(l2) |
mm |
1430 |
1430 |
1430 |
1610 |
1700 |
| 整體寬度(b1/b2) |
mm |
944 |
944 |
944 |
948 |
1020 |
| 貨叉尺寸(s/e/l ) |
mm |
920×100×40 |
920×100×40 |
920×100×40 |
920×100×40 |
920×100×40 |
| 貨叉架類型A,B |
|
A |
A |
A |
A |
A |
| 貨叉架外寬(b3) |
mm |
720 |
720 |
720 |
800 |
720 |
| 滿載門架下端離地間隙(m1) |
mm |
95 |
95 |
95 |
78 |
78 |
| 車身最小離地間隙(m2) |
mm |
95 |
95 |
95 |
95 |
95 |
| 托盤為1200寬 × 1000長的通道寬度(Ast) |
mm |
2830 |
2830 |
2830 |
2975 |
3076 |
| 托盤為800寬 × 1200長的通道寬度(Ast) |
mm |
2945 |
2945 |
2945 |
3090 |
3189 |
| 轉彎半徑(Wa) |
mm |
1330 |
1330 |
1330 |
1450 |
1549 |
| 性能 |
行走速度，滿載/空載 |
km/h |
6/6.5 |
6/6.5 |
6/6.5 |
6/6.5 |
6/6.5 |
| 起升速度，滿載/空載 |
m/s |
0.13/0.2 |
0.13/0.2 |
0.13/0.2 |
/ |
/ |
| 下降速度，滿載/空載 |
m/s |
0.14/0.125 |
0.14/0.125 |
0.14/0.125 |
0.13/0.2 |
0.11/0.2 |
| 坡度，滿載/空載 |
% |
6/8 |
6/8 |
6/8 |
6/8 |
6/8 |
| 行車制動類型 |
|
機械+電磁 |
機械+電磁 |
機械+電磁 |
機械+電磁 |
機械+電磁 |
| 電機 |
驅動電機額定功率 S2 60分鐘 |
kW |
1.5 |
1.5 |
1.5 |
1.5 |
3.3 |
| 起升電機額定功率 S3 15% |
kW |
2.2 |
2.2 |
3 |
3 |
4 |
| 電瓶電壓/標稱容量K5 |
V/Ah |
24/210 |
24/210 |
24/210 |
24/360 |
24/500 |
| 電瓶重量 |
kg |
210 |
210 |
210 |
360 |
500 |
| 其他 |
驅動控制類型 |
|
交流 AC |
交流 AC |
交流 AC |
交流 AC |
交流 AC |
| 轉向類型 |
|
/ |
龍點睛 |
/ |
/ |
/ |
| 噪音等級 |
dB (A) |
70 |
70 |
70 |
70 |
70 |  |
24V迷你平衡重叉車
