經濟雙門架型全電動堆高車

您的當前位置：首頁 >> 產品中心 >> 經濟雙門架型全電動堆高車

BT00598	BT00599	BT00600	BT00527
BT00528	BT00529

分享到：

產品描述

細節設計

視頻展示

項目案例

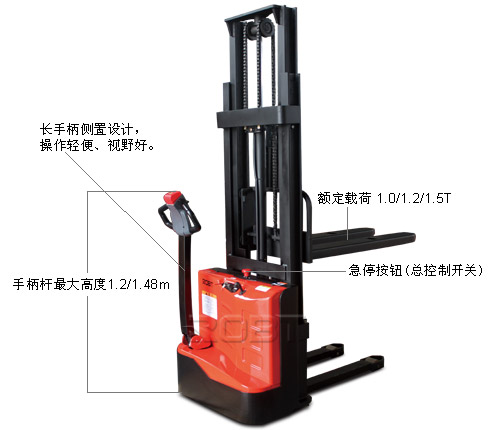

·業界更小作空間的電動堆高車；
·低耗、高可靠的創新設計；

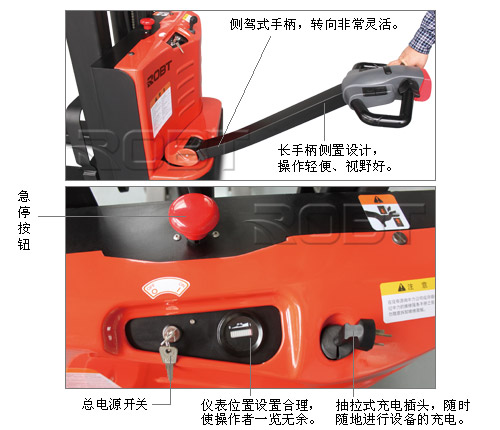

·長手柄、偏置操作，方便安全。

高性能，高可靠：
·高強度結構設計；
·專用驅動、液壓系統，保證整車運行高可靠；
·低噪低故障液壓站，經過多層檢測測試的油缸及管路，保證了液壓系統高可靠；
·質量可靠的美國AMP防水接插件及電器件，大大降低了電器故障；

更安全：
·液壓系統防爆設計，即使油管爆裂，門架也不會快速下降，提高安全性；
·緊急反向行駛功能，使操作者避免受到傷害；
·緊急斷電開關，在操作失控時可輕松切斷所有電源，避免緊急事故；
·起升多重限位，堆垛更安全；
·貨叉起升一定高度后，車輛運行自動切換至慢速模式，更安全；
·防滑制動功能，使車子在失控或者斜坡行駛時，防止其下滑；
·偏置操控，避免行駛過程中作業者與車身相撞。

易操作：

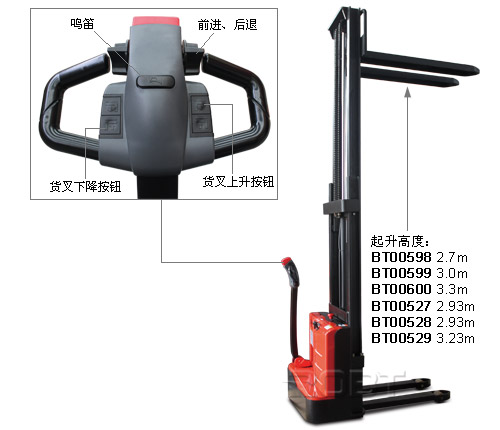

·充分考慮人機工程的手柄頭設計，各功能按鈕方便輕松操作；
·較長的操作手柄，大大降低了操縱車子所需力量，使操縱更輕便；
·緊湊設計，超小作業半徑；
·偏置操控，大大提高作業視野；
·內置充電機，無需專用充電設備。

便維護：
·免維護電瓶；
·配置計時器和電量表，方便提醒操作者適時充電，保護電瓶；
·機體拆裝便捷，僅擰下2顆螺釘卸下后蓋，即可對主要關鍵零部件進行檢測、維修及更換；
·控制器自我診斷系統，通過手持單元顯示故障代碼，解決故障更方便；
·低電壓自動保護，延長電瓶壽命。

經濟型全電動堆高車與半電動堆高車的對比：
	經濟型全電動堆高車	半電動堆高車
性能	全電動操作、性能佳、操作輕松	視操作者力量大小而定，極費人力、時間
操控	全電動起升、下降、行走，按鍵設計方便左右手任意操作，輕松便利	行走、爬坡完全依靠人力，操控費力
安全	安全理念設計、充分考慮操作安全性、門架安全限位開關	操控較為安全
效率	工作效率遠超半電動堆高車，在同等情況下，其工作效率是普通半電動的5倍	工作效率較低
價格	價格約為同噸位半電動的2倍	價格便宜

經濟型全電動堆高車與普通全電動堆高車的對比：
	經濟型全電動堆高車	普通全電動堆高車
性能	全電動操作、性能佳、操作輕松	全電動操作、性能佳、操作輕松
操控	全電動起升、下降、行走，按鍵設計方便左右手任意操作，輕松便利	全電動起升、下降、行走，按鍵設計方便左右手任意操作，輕松便利
安全	安全理念設計、充分考慮操作安全性、門架安全限位開關	安全理念設計、充分考慮操作安全性、門架安全限位開關
價格	價格約為同噸位電動堆高車的50%	價格較高
場地	要求使用場地平整，轉彎半徑和通道寬度比普通電動堆高車小15%-20%	要求使用場地平整，轉彎半徑和通道寬度較大

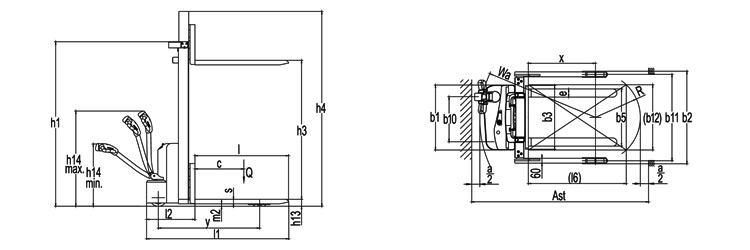

貨號 BT00598 BT00599 BT00600 BT00527

特征動力形式　電動

操作類型　步行式

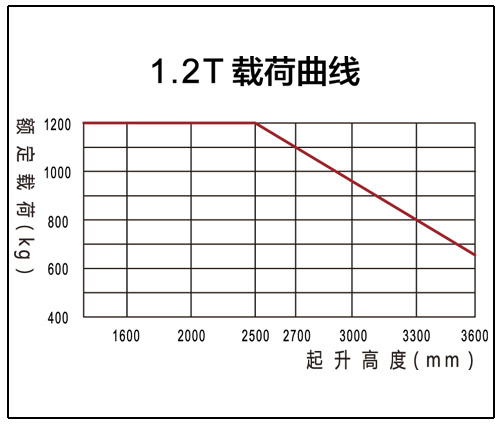

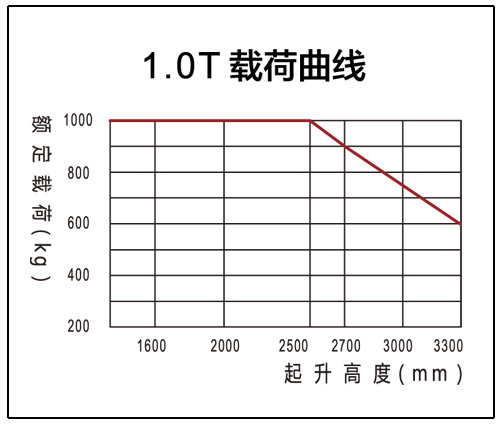

額定載荷(Q) kg 1000 1200

載荷中心距(C) mm 600 600

前輪到貨叉垂直面的距離 mm 805 795

軸距 mm 1240 1240

重量帶電瓶重量 kg 475 661

軸載，承載前/后 kg 655/820 845/1016

軸載，空載前/后 kg 362/113 536/125

輪胎
底盤輪胎類型，驅動輪/承載輪　 PU/PU PU/PU

驅動輪尺寸(直徑×寬度) mm Φ210×70 Ф210×70

承載輪尺寸 mm Φ80×60 Ф85×60

平衡輪尺寸 mm Φ130×55 Ф130×55

驅動輪，平衡輪/承載輪數量 mm 1x+1/4 1x +1/4

前輪距，操縱端(b10) mm 533 533

后輪距，承載端(b11) mm 380 400

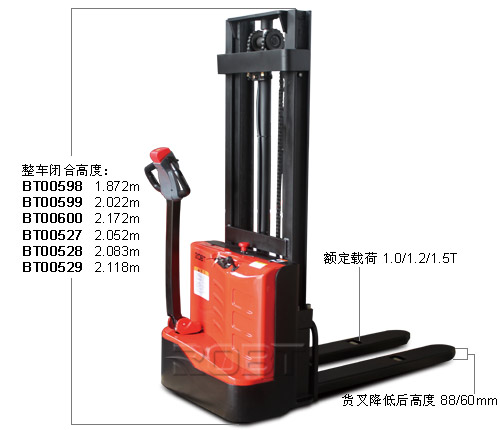

尺寸 門架下降后的最低高度(h1) mm 1872 2022 2172 2052

起升高度(h3) mm 2700 3000 3300 2930

門架起升后整車高度(h4) mm 3180 3480 3780 3487

操作位置手柄桿最小/最大高度(h14) mm 860/1200 860/1200

貨叉降低后高度(h13) mm 88 88

整車長度(l1) mm 1740 1740

到貨叉垂直面的長度(l2) mm 590 590

整車寬度(b1) mm 800 800

貨叉尺寸(s/e/l) mm 55/160/1150 60/170/1150

擋貨架外寬(b3) mm 600 680

貨叉外寬(b5) mm 560 560

離地間隙(m2) mm 30 30

通道寬度，帶1000×1200mm托盤(Ast) mm 2225 2225

通道寬度，帶800×1200mm托盤(Ast) mm 2150 2150

轉彎半徑(Wa) mm 1408 1408

性能行走速度，滿載/空載 km/ h 3.5/4 3.5/4

起升速度，滿載/空載 m/s 0.12/0.22 0.12/0.22

下降速度，滿載/空載 m/s 0.12/0.11 0.12/0.11

爬坡度，滿載/空載 % 3/10 3/10

制動系統 　電磁式電磁式

驅動驅動電機功率 kw 0.65 0.65

起升電機功率 kw 2.2 2.2

電瓶尺寸，長/寬/高 mm 305×165×210 325×180×230

電瓶電壓/容量 V/Ah 2×12/105

電瓶重量 kg 2×30

驅動控制類型　 DC

其它轉向類型　機械轉向

噪音等級 dB(A) 74

寬支腿雙門架型全電動堆高車

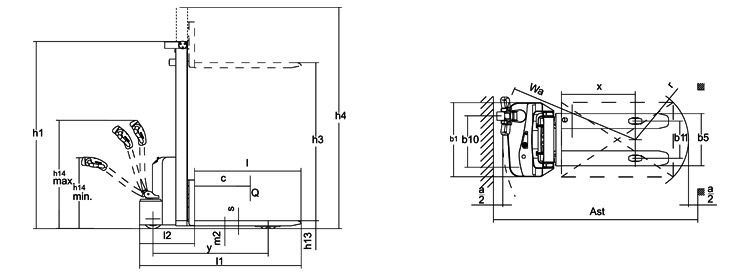

貨號 BT00528 BT00529

特征動力形式　電動電動

操作類型　步行式步行式

載荷（Q） kg 1200 1500

載荷中心距 mm 600 600

承載長度 mm 845 805

軸距 mm 1290 1240

重量自重（含電瓶） kg 676 755

軸載，滿載驅動端/承載端 kg 837/1039 805/1450

軸載，空載驅動端/承載端 kg 549/127 545/210

輪胎
底盤輪胎類型，驅動輪/承載輪　 PU/PU 聚氨酯/聚氨酯

驅動輪尺寸（直徑×寬度） mm Ф210×70 Φ230×75

承載輪尺寸（直徑×寬度） mm Ф100×50 Φ80×60

平衡輪尺寸（直徑×寬度） mm Ф100×50 Φ130×55

驅動輪，平衡輪/承載輪數量（x=驅動輪） mm 1x +1/4 1x，0/2

前輪距，驅動端(b10) mm 533 538

后輪距，承載端(b11) mm 380 400

尺寸門架下降后的最低高度(h1) mm 2083 2118

門架最大起升高度(h3) mm 2930 3230

起升最高時的門架高度點(h4) mm 3895 3743

操作位置手柄桿最小/最大高度(h14) mm 860/1200 1150/1480

貨叉下降后貨叉面高度(h13) mm 60 88

整車長度(l1) mm 1650 1720

到貨叉垂直面的長度(l2) mm 580 575

整體寬度(b1) mm 1135/1235/1335/1345 804

貨叉尺寸(s/e/l) mm 35/100/1070 60×170×1150

擋貨架外寬(b3) mm 800 680

貨叉外寬(b5) mm 200～765 570

輪臂之間的距離(b4) mm 100 /

軸距真心處離地間隙(m2) mm 40 28

托盤為 1200寬×1000長的通道寬度(Ast) mm 2255 2340

托盤為800寬×1200長的通道寬度(Ast) mm 2180 2260

轉彎半徑(Wa) mm 1404 1500

性能行走速度，滿載/空載 km/h 3.5/4 5/5

起升速度，滿載/空載 m/s 0.12/0.22 0.13/02

下降速度，滿載/空載 m/s 0.12/.011 0.13/0.13

最大爬坡度，滿載/空載 % 3/10 8/16

制動類型　電磁制動電磁式

電機
動力源驅動電機額定功率 S2 60分鐘 kW 0.65 1.27

起升電機額定功率 S3 15% kW 2.2 3

電瓶允許最大尺寸 mm 325×180×230 330×190×240

電瓶電壓/標稱容量K5 V/ Ah 2×12/105 24/125

電瓶重量 kg 2×30 60

其他驅動控制類型　 DC 交流

轉向類型　機械轉向機械轉向

噪音等級 dB (A) 74 74
