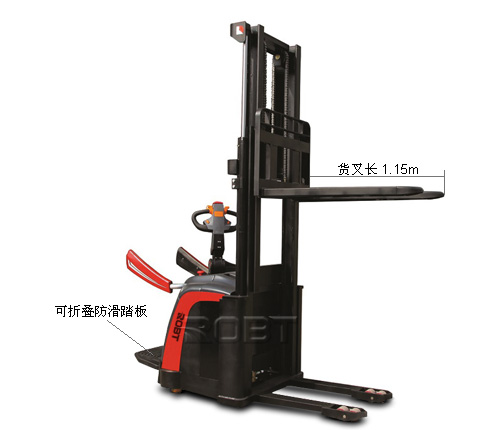

站駕式電動堆高車

您的當前位置：首頁 >> 產品中心 >> 站駕式電動堆高車

BT07704

BT07705

BT07706

分享到：

產品描述

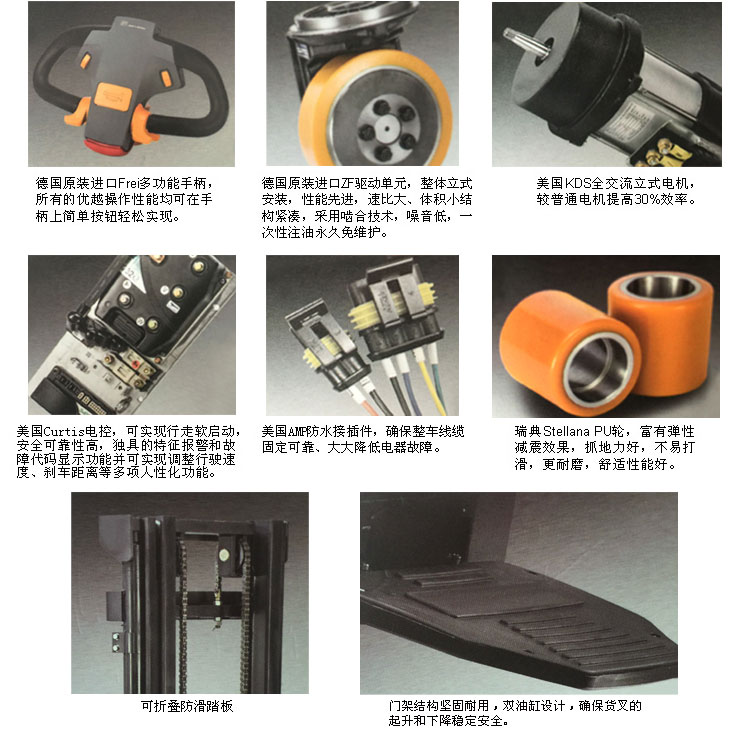

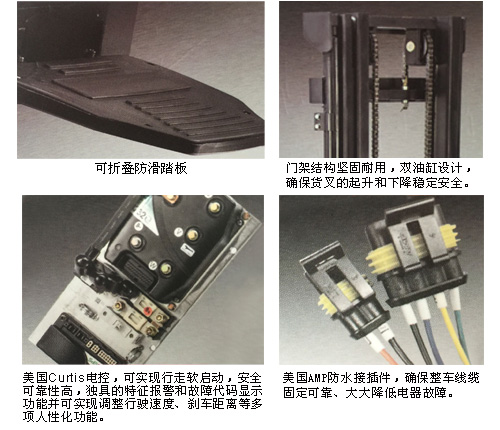

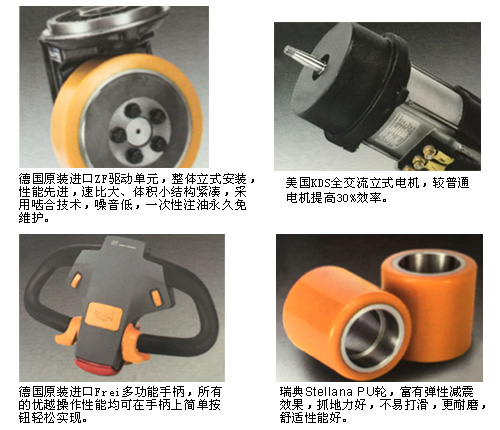

細節設計

視頻展示

項目案例

·交流驅動系統使整車反應更迅速，控制更精確，電瓶使用壽命更長。
·最新設計的交流控制器，具有現生制動、反向制動功能。
·可靠的液壓站，低噪音，小振動，密封性能好，空載滿載下降速度自動調整，確保起升下降平穩可靠。
·車體選用高強度鋼板精密焊接而成，確保整車穩定性，提供二級/三級多種門架起升高度選配。
·以電腦數位模擬出最合理最平穩的低重心，確保在搬運、行走過程中更穩定、可靠
·電磁制動實現了較為有保障的駐車制，能保證車輛在斜坡上同樣的安全停車。
·緊急反向行駛功能，使操作者避免受到傷害。
·機械、油缸、電子三重起升限位保護，安全可靠。
·液壓系統防爆設計，提高安全性。

貨號			BT07704	BT07705	BT07706
特性	動力型式：電動、柴油、汽油、天然氣、手動		電動
	駕駛方式：手動、步行、站駕、座駕、揀選		站駕
	額定承載能(Q)	kg	1600	1600	2000
	載荷中心距(C)	mm	600
	軸距(Y)	mm	1293	1327	1293
	前懸距	mm/s	647.5
重量	自重(含蓄電池)	kg	1390	1600	1410
	滿載時橋荷，驅動側/承重側	kg		1126/2074	1228/2182
	空載時橋荷，驅動側/承重側	kg	973/417	1114/486	995/415
車輪	輪胎：實心橡膠、超彈性體、充氣胎、聚氨酯		聚氨酯
	輪胎尺寸：驅動輪		Φ230×75
	輪胎尺寸：承重輪		Φ80×80
	輪胎尺寸：平衡輪		Φ115×55
	車輪數量:驅動輪/承重輪(×=驅動輪)		1×-2/4
	輪距，驅動側		690
	輪距，承重側		500/390	500	500/390

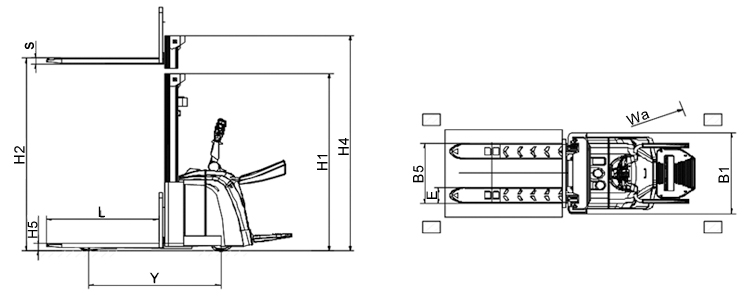

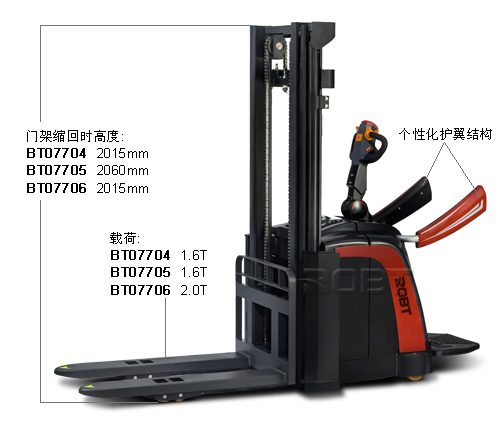

基本尺寸	門架縮回時高度(h1)	mm	2015	2060	2015
	自由提升高度(h2)	mm	0	1480	0
	起升高度(h3)	mm	3000	4500	2500
	門架展開時高度(h4)	mm	3580	5600	3080
	操作手柄在驅動位置時的高度，最小/最大(h6)	mm	1127/1489	1072/1378	1127/1489
	貨叉離地高度（最低時）(h5)	mm	85	85	85
	車體長度(L1)	mm	2169	2200	2169
	貨叉表面至前部距離(L2)	mm	1019	1050	1019
	車體寬度(b1)	mm	963
	貨叉尺寸(s/e/l)	mm	55/180/1150
	貨叉外寬(b5)	mm	570/680
	最小離地間隙	mm	31.5
	直角堆垛通道寬度，托盤1000×1200(1200跨貨叉放置)(Ast)	mm	2566/2909	2596/2939	2566/2909
	直角堆垛通道寬度，托盤800×1200(1200沿貨叉放置)(Ast)	mm	2552/2895	2582/2925	2552/2895
	最小轉彎半徑，踏板收起/放下(Wa)	mm	1670/2013	1730/2073	1670/2013
性能	行駛速度，滿載/空載	km/h	5/5	5/5	5/5
	提升速度，滿載/空載	mm/s	90/120	100/120	90/120
	下降速度，滿載/空載	mm/s	120/110	130/120	120/110
	最大爬坡能力，滿載/空載	%	5/8	5/8	5/8
	制動方式		電磁制動
電機	驅動電機功率，S2:60min	kw	1.5
	提升電機功率，S3:15%	kw	3
	提升電機功率，S3:10%	kw	0.16
	蓄電池類型，DIN43531/35/36 A,B,C,NO		B 3PZS
	蓄電池電壓/額定容量(5小時放電率)	V/Ah	24/240	24/240	24/270
	蓄電池重量	kg	240	240	260
其余	驅動控制方式		速度反饋
	駕駛員耳邊噪音，根據EN12053	dB(A)	≤70

BT07704/BT07705三級全自由門架參數
貨號	提升高度h3（mm）	縮回時門架高度h1（mm）	最大自由提升高度h2(mm)	展開時門架高度h4(mm)	傾仰角度α/β（°）


BT07720	3500	1710	1130	4100	/
BT07721	3700	1810	1230	4300	/
BT07722	4000	1910	1330	4600	/
BT07723	4300	2010	1430	4900	/
BT07724	4500	2060	1480	5100	/
BT07725	5000	2210	1630	5600	/
BT07726	5300	2310	1730	5900	/
BT07727	5500	2410	1830	6100	/
BT07728	6000	2610	2030	6600	/

BT07704/BT07705/BT07705兩級門架參數
貨號	提升高度h3（mm）	縮回時門架高度h1（mm）	最大自由提升高度h2(mm)	展開時門架高度h4(mm)	傾仰角度α/β（°）
貨號	提升高度h3（mm）	縮回時門架高度h1（mm）	最大自由提升高度h2(mm)	展開時門架高度h4(mm)	傾仰角度α/β（°）
BT07729	2000	1515	0	2580	/
BT07730	2300	1665	0	2880	/
BT07731	2500	1765	0	3080	/
BT07732	2700	1865	0	3280	/
BT07733	3000	2015	0	3580	/
BT07734	3300	2165	0	3880	/
BT07735	3500	2265	0	4080	/
BT07736	3700	2365	0	4280	/
BT07737	4000	2565	0	4630	/
