產品介紹：
·堆高車成本，叉車性能；
·適合各種非標托盤的搬運堆垛；
·電轉向?qū)崿F(xiàn)輕便操作。
高性能，高可靠：
·交流驅動系，提供強勁動力，控制更精確，運行更平穩，電瓶使用壽命更長；
·最新的交流控制器，具備再生制動、反向制動等功能；
·高強度立式變速箱，超長工作壽命；
·可靠的液壓站，低噪音，小振動，密封性能好，空載滿載下降速度自動調整，確保起升下降平穩可靠；
·質量可靠的美國AMP防水接插件及電器件，所有電線、電纜均有可靠的保護和固定，大大降低了電器故障；
·超強剛性車身，具備平衡重車輛特性；
·超大傾斜油缸設計，控制器控制傾斜速度，確保門架前后傾平穩可靠；
·擋貨架設計與承載輪齊平，確保有效載荷設計；
·車身設計緊湊合理，實現同級別車輛中最小轉彎半徑；
·鍛打貨叉無支撐腿設計，增加適用范圍。
更安全：
·液壓系統防爆設計，即使油管爆裂，門架也不會快速下降，提高安全性；

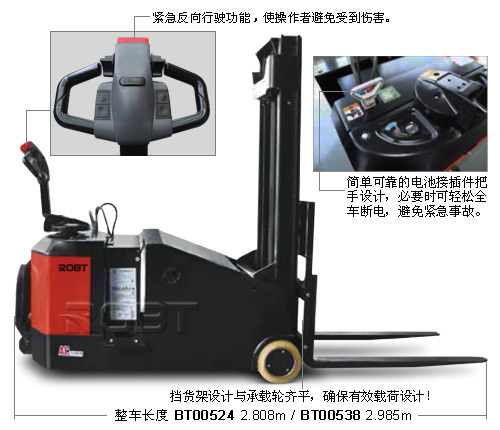

·緊急反向行駛功能，使操作者避免受到傷害；
·簡單可靠的電池接插件把手設計，必要時可輕松全車斷電，避免緊急事故；
·機械、油缸、電子三重起升限位保護，堆垛更安全；
·貨叉起升一定高度后，車輛運行自動切換至慢速模式，更安全；
·防滑制動功能，使車子在失控或者斜坡行駛時，防止其下滑；
·雙路監控電子轉向，國際一流安全設計（電轉向）。
·超大高強度承載輪設計，確保整車穩定性；
·長手柄或踏板設計防止操作者足部進入操作區，針對性解決平衡重車輛安全操作問題。
易操作：
·充分考慮人機工程的手柄頭設計，各功能按鈕方便輕松操作；

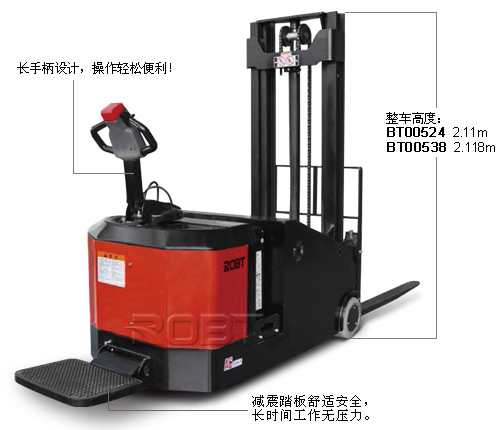

·折疊式踏板，具有緩震功能，可消除操作者在行駛過程中路面給予的沖擊；
·踏板折疊后，可在較小空間內低速操縱；

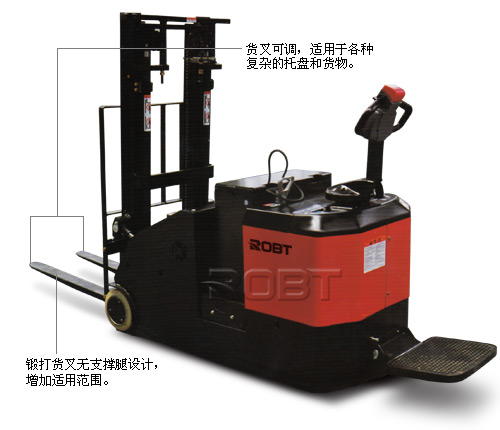

·貨叉可調，適用于各種復雜的托盤和貨物；
·門架前后傾標準配置，降低操作難度；側拉電池箱設計，輕松更換電池，方便連續作業；
·電子轉向，操縱更輕便（電轉向）。
易維護：
·AC電機，免于維護；
·配置計時器和電量表，方便提醒操作者適時充電，保護電瓶；
·機體拆裝便捷，僅擰下4顆螺釘卸下后蓋，即可對主要關鍵零部件進行檢測、維修及更換；
·壓配式承載輪，降低維護費用；
·直立式電機的使用，使電機、剎車等的檢測、維修直接方便，維修性能大大好于橫置式電機；
·控制器自我診斷系統，通過手持單元顯示故障代碼，解決故障更方便；
·門架與車架裝配式連接結構，使門架安裝、更換極為方便；
·低電壓自動保護，延長電瓶壽命。

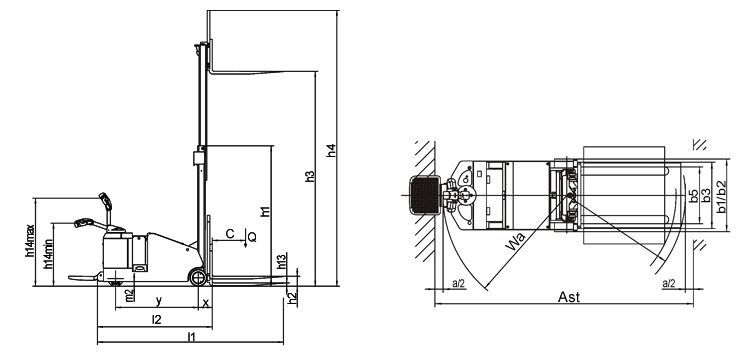

| 貨 號 |
BT00524 |
BT00538 |
| 特征 |
驅動單元 |
|
電動 |
電動 |
| 操作類型 |
|
電轉向 |
電轉向 |
| 載荷(Q) |
kg |
1200 |
1500 |
| 載荷中心距 |
mm |
500 |
600 |
| 承載長度 |
mm |
208 |
215 |
| 軸距 |
mm |
1244 |
1355 |
| 重量 |
自重(含電瓶） |
kg |
1860 |
2420 |
| 軸載，滿載驅動端/承載端 |
kg |
375/2685 |
510/3410 |
| 軸載，空載滿載驅動端/承載端 |
kg |
1060/800 |
1430/990 |
| 輪胎 |
輪胎類型，驅動輪/承載輪 |
|
聚氨酯/聚氨酯 |
聚氨酯/聚氨酯 |
| 驅動輪尺寸（直徑×寬度） |
mm |
Ф230×75 |
Ф260×105 |
| 承載輪尺寸（直徑×寬度） |
mm |
Ф254×102 |
Ф254×102 |
| 驅動輪，平衡輪/承載輪數量（X=驅動輪） |
mm |
1X，0/2 |
1X，0/2 |
| 前輪距，驅動端 |
mm |
787 |
787 |
| 尺寸 |
門架傾角，前傾/后傾(α/β) |
|
1.5°/6° |
1.5°/6° |
| 門架下降后整車高度(h1) |
mm |
2110 |
2118 |
| 自由提升高度(h2) |
mm |
150 |
150 |
| 貨叉最大起升高度(h3) |
mm |
3270 |
3200 |
| 起身最高時的門架高度點(h4) |
mm |
4185 |
4115 |
| 承載輪護板/支撐腿高度(h8) |
mm |
282 |
282 |
| 操作位置手柄桿最小/最大高度(h14) |
mm |
1013/1402 |
1013/1402 |
| 貨叉下降后貨叉面高度(h13) |
mm |
60 |
60 |
| 整車長度(l1) |
mm |
2808 |
2985 |
| 整車寬度(b1) |
mm |
850 |
850 |
| 車輪寬度(b2) |
mm |
900 |
900 |
| 貨叉尺寸(s/e/l) |
mm |
40/100/1070 |
40/100/1070 |
| 擋貨架外寬(b3) |
mm |
800 |
800 |
| 貨叉外寬(b5) |
mm |
200-760 |
200-760 |
| 滿載門架下端離地間隙(m1) |
mm |
78 |
78 |
| 軸距中心處離地間隙(m2) |
mm |
70 |
70 |
| 通道寬度，寬1200×1000長托盤(Ast) |
mm |
3085 |
3270 |
| 通道寬度，寬800×1200長托盤(Ast) |
mm |
3200 |
3385 |
| 轉彎半徑(Wa) |
mm |
1535 |
1715 |
| 性能 |
行走速度，滿載/空載 |
km/ h |
5.5/6.0 |
5.0/ 5.5 |
| 起升速度，滿載/空載 |
m/ s |
0.127/ 0.23 |
0.12/ 0.17 |
| 下降速度，滿載/空載 |
m/ s |
0.26/0.2 |
0.13/0.1 |
| 爬坡度，滿載/空載 |
% |
5.0/ 8.0 |
5.0/ 8.0 |
| 制動類型 |
|
電磁式 |
電磁式 |
| 驅動 |
驅動電機功率S2 60min |
kW |
1.5 |
4 |
| 起升電機功率S3 15% |
kW |
2.2 |
3 |
| 電瓶電壓/電容 |
V/Ah |
24/210 |
24/ 280 |
| 電瓶重量 |
kg |
190 |
320 |
| 電瓶允許最大尺寸 |
mm |
810/230/open |
810/330/open |
| 其他 |
驅動控制類型 |
|
AC |
AC |
| 轉向類型 |
|
電子 |
電子 |
| 噪音等級 |
|
74 |
74 | |
平衡重電子轉向堆高車
