高性能、高可靠：
·交流驅動系統，提供強勁動力；控制更精確，運行更平穩；
·高強度立式變速箱，超長工作壽命；
·低噪低故障液壓站，經過多層檢測測試的油缸及管路，保證了液壓系統高可靠；
·質量可靠的美國AMP防水接插件及電器件，所有電線、電纜均有可靠的保護和固定，大大降低了電器故障；
·CJ型門架槽鋼，高抗彎性能提高了整體門架強度；
·全電磁閥操縱，高效散熱系統（支持長時間連續工作）。
更安全：
·液壓系統防爆設計，即使油管爆裂，門架也不會快速下降，提高安全性；
·緊急反向行駛功能，使操作者避免受到傷害；
·緊急斷電插拔件，在操作失控時可輕松切斷所有電源，避免緊急事故；
·起升多重限位，堆垛更安全；
·防滑制動功能，使車子在失控或者斜坡行駛時，防止其下滑；
·電磁閥斷電鎖死功能；
·雙路監控電子轉向，國際一流設計（電轉向）。
易操作：

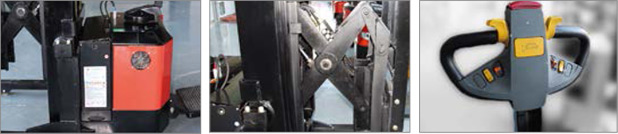

·充分考慮人機工程的操控臺，各功能按鈕方便輕松操作；
·折疊式踏板，具有緩震功能，可消除操作者在行駛過程中路面給予的沖擊；
·緊湊設計，行駛靈活自如；
·踏板折疊后，可在較小空間內低速操縱；
·側拉電瓶箱設計，輕松更換電瓶，方便連續作業；
·電磁比例閥控制，操作更舒適；
·電子轉向，操縱更輕便（電轉向）（BT00539可選配/BT00520標配）
便維護：
·AC電機，免于維護；
·配置計時器和電量表，方便提醒操作者適時充電，保護電瓶；
·機體拆裝便捷，僅擰下2顆螺栓打開門罩，即可對主要關鍵零部件進行檢測、維修及更換；
·直立式電機的使用，使電機、剎車等的檢測、維修直接方便，維修性能大大好于橫置式電機；
·控制器自我診斷系統，通過手持單元顯示故障代碼，解決故障更方便；
·低電壓自動保護，延長電瓶壽命。
| |

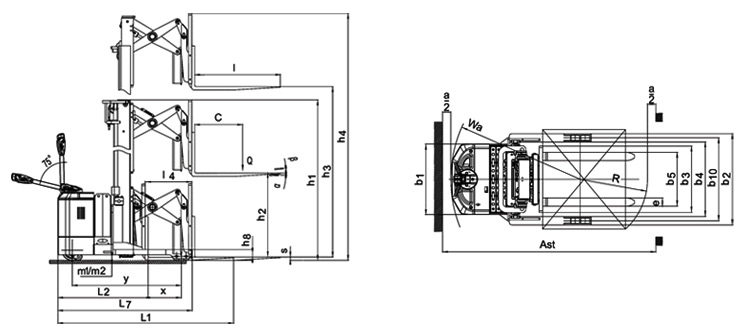

貨 號 |
BT00539 |
BT00520 |
| 特征 |
動力形式 |
|
蓄電池 |
蓄電池 |
| 駕乘方式 |
|

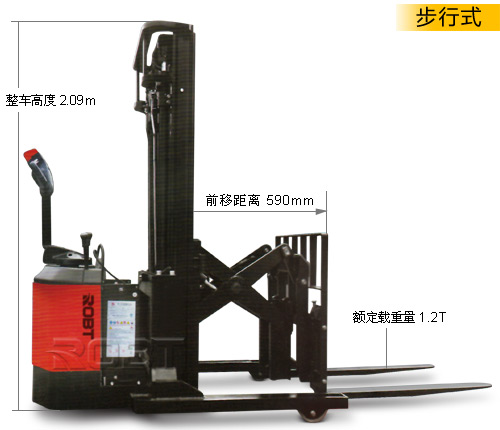

步行式 |

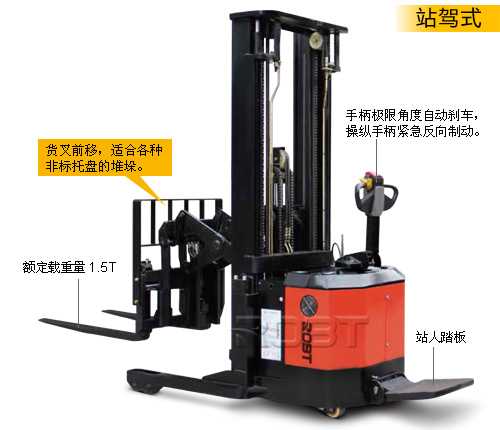

站駕式 |
| 額定載重量(Q) |
kg |
1200 |
1500 |
| 載荷中心距(C) |
mm |
600 |
600 |
| 軸距 |
mm |
1365 |
1365 |
| 重量 |
自重 |
kg |
1835 |
1865 |
| 橋負荷，貨叉前移 空載驅動端/承載端 |
|
1140/705 |
1150/715 |
| 橋負荷，貨叉后移 空載驅動端/承載端 |
|
1240/605 |
1250/615 |
| 橋負荷，貨叉前移 滿載驅動端/承載端 |
kg |
285/2760 |
310/3055 |
| 橋負荷，貨叉后移 滿載驅動端/承載端 |
kg |
975/2070 |
1075/2290 |
輪胎
底盤 |
輪胎材料，驅動輪/承載輪 |
|
聚氨酯/聚氨酯 |
聚氨酯/聚氨酯 |
| 驅動輪尺寸（直徑×寬度） |
mm |
Φ230×75 |
Φ260×105 |
| 承載輪尺寸（直徑×寬度） |
mm |
Φ102×73 |
Φ102×73 |
| 平衡輪尺寸（直徑×寬度） |
mm |
/ |
Φ100×73 |
| 驅動輪/承載輪 數量 （x=驅動輪） |
|
1x/4 |
1x2/4 |
| 前輪距，承載端(b10) |
mm |
1000 |
1000 |
| 后輪距，驅動端(b11) |
mm |
0 |
0 |
| 尺寸 |
貨叉架傾角（前/后）(α/β) |
° |
2/4 |
2/4 |
| 全高（門架收縮）(h1) |
mm |
2090 |
2090 |
| 自由起升高度(h2) |
mm |
0 |
0 |

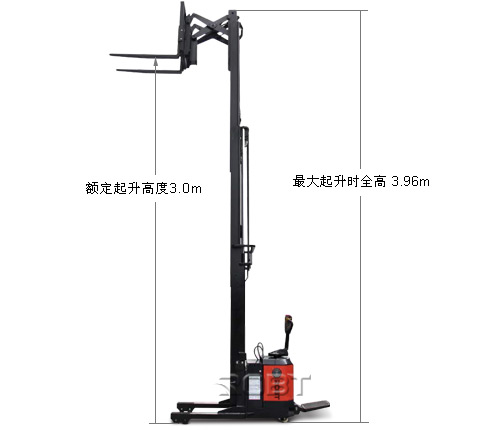

| 額定起升高度(h3) |
mm |
3000 |
3000 |
| 最大起升時全高(h4) |
mm |
3960 |
3960 |
| 支腿高度(h8) |
mm |
135 |
135 |
| 全長(l1) |
mm |
2191 |
2299 |
| 貨叉端面至車尾長度(l2) |
mm |
1121 |
1230 |
| 全寬（車身/支腿）(b1/b2) |
mm |
850/1100 |
850/1100 |
| 貨叉尺寸(s/e/l) |
mm |
40/100/1070 |
40/100/1070 |
| 貨叉架類型A,B |
mm |
A |
A |
| 貨叉架外寬(b3 ) |
mm |
800 |
800 |
| 貨叉調節寬度(b5) |
mm |
200-780 |
200-780 |
| 支腿內寬(b4) |
mm |
900 |
900 |
| 前移距(l4) |
mm |
590 |
590 |
| 門架最小離地間隙(m1) |
mm |
70 |
70 |
| 車身最小離地間隙(m2) |
mm |
70 |
70 |
| 最小直角堆垛寬度（1000×1200托盤）(Ast) |
mm |
2592 |
2692 |
| 最小直角堆垛寬度（800×1200托盤）(Ast) |
mm |
2633 |
2734 |
| 轉彎半徑(Wa) |
mm |
1560 |
1660 |
| 車身長度（不含貨叉）(l7) |
mm |
1680 |
1790 |
性能
參數 |
行駛速度，滿載/空載 |
km/h |
5.5/6 |
5.5/6 |
| 起升速度，滿載/空載 |
m/s |
0.09/0.135 |
0.09/0.135 |
| 下降速度，滿載/空載 |
m/s |
0.16/0.15 |
0.16/0.15 |
| 前移速度，滿載/空載 |
m/s |
0.08/0.08 |
0.08/0.08 |
| 最大爬坡度，滿載/空載 |
% |
6/10 |
6/10 |
| 制動形式 |
|
電磁制動 |
電磁制動 |
| 電動機 |
驅動電機額定功率 S2 60分鐘 |
kW |
1.27/1.5 |
3.3 |
| 起升電機額定功率 S3 15% |
kW |
3 |
3 |
| 電瓶電壓/標稱容量K5 |
V/Ah |
24/210 |
24/280 |
| 電瓶重量 |
kg |
190 |
230 |
| 電瓶允許最大尺寸 |
mm |
815×208×630 |
815×208×630 |
其他
數據 |
噪音等級 |
dB (A) |
74 |
74 |
| 驅動控制類型 |
|
交流 |
交流 |
| 轉向類型 |
|
機械(可選配電子) |
電子 | |
蓄電池剪刀叉前移式堆高車
