·寬腿設計，實現堆垛超穩定；
·適合各種非標托盤的搬運堆垛。
高性能，高可靠：
·交流驅動系統，提供強勁動力，控制更精確，運行更平穩；
·高強度立式變速箱，超長工作壽命；
·低噪低故障液壓站，經過多層檢測測試的油缸及管路，保證了液壓系統高可靠；
·質量可靠的美國AMP防水接插件及電器件，所有電線、電纜均有可靠的保護和固定，大大降低了電器故障；
·H型門架槽鋼，高抗彎性能提高了整體門架強度；
·寬腿式車架，保證超高堆垛穩定可靠。
更安全：
·液壓系統防爆設計，即使油管爆裂，門架也不會快速下降，提高安全性；
·緊急反向行駛功能，使操作者避免受到傷害；
·緊急斷電開關，在操作失控時可輕松切斷所有電源，避免緊急事故；
·起升多重限位，堆垛更安全；
·貨叉起升一定高度后，車輛運行自動切換至慢速模式，更安全；
·防滑制動功能，使車子在失控或者斜坡行駛時，防止其下滑；
·長操作手柄設計，避免行駛過程中作業者與車身相撞。
易操作：
·充分考慮人機工程的手柄頭設計，各功能按鈕方便輕松操作；
·長操作手柄設計，大大降低了轉向力，操作輕便；
·貨叉可調，適用于各種復雜的托盤和貨物；
·慢速行駛功能，將手柄處于近垂直狀態，行駛速度會自動降低，便于狹窄空間內實現精確作業；
·側拉電瓶箱設計，輕松更換電瓶，方便連續作業。

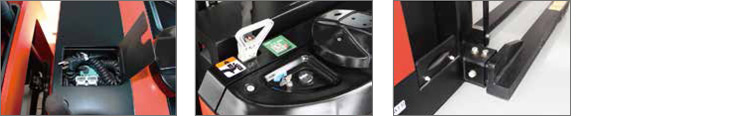

便維護：
·AC電機，免于維護；
·配置計時器和電量表，方便提醒操作者適時充電，保護電瓶；
·機體拆裝便捷，僅擰下4顆釘卸下后蓋，即可對主要關鍵零部件進行檢測、維修及更換；
·直立式電機的使用，使電機、剎車等的檢測、維修直接方便，維修性能大大好于橫置式電機；
·控制器自我診斷系統，通過手持單元顯示故障代碼，解決故障更方便；
·門架與車架裝配式連接結構，使門架安裝、更換極為方便；
·低電壓自動保護，延長電瓶壽命。
| 貨 號 |
BT20006 |
BT20007 |
| 特征 |
動力形式 |
|
電動 |
電動 |
| 操作類型 |
|
步行式 |
步行式 |

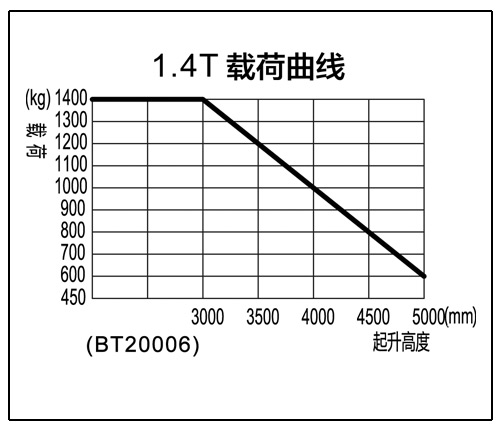

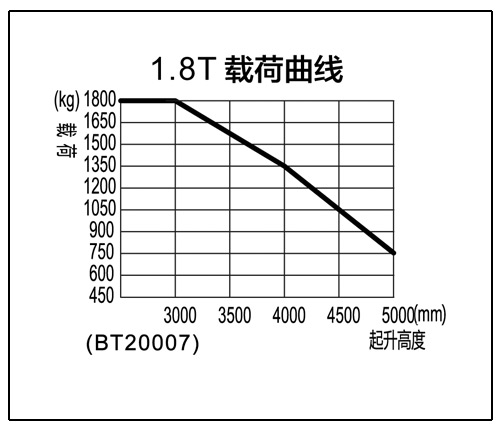

| 載荷(Q) |
kg |
1400 |
1800 |
| 載荷中心距 |
mm |
600 |
600 |
| 承載長度 |
mm |
610 |
610 |
| 軸距 |
mm |
1350 |
1455 |
| 重量 |
自重（含電瓶） |
kg |
1320 |
1520 |
| 軸載，滿載驅動端/承載端 |
kg |
815/1905 |
945/2375 |
| 軸載，空載驅動端/承載端 |
kg |
805/515 |
925/595 |
輪胎
底盤 |
輪胎類型，驅動輪/承載輪 |
|
聚氨酯/聚氨酯 |
聚氨酯/聚氨酯 |
| 驅動輪尺寸（直徑×寬度） |
mm |
Φ230×75 |
Φ230×75 |
| 承載輪尺寸（直徑×寬度） |
mm |
Φ102×73 |
Φ102×73 |
| 平衡輪尺寸（直徑×寬度） |
mm |
Φ85×48 |
Φ102×63.5 |
| 驅動輪，平衡輪/承載輪數量（x=驅動輪） |
mm |
1x+2/4 |
1x+2/4 |
| 前輪距，驅動端(b10) |
mm |
580 |
580 |
| 后輪距，承載端(b11) |
mm |
1170/1270/1370 |
1170/1270/1370 |

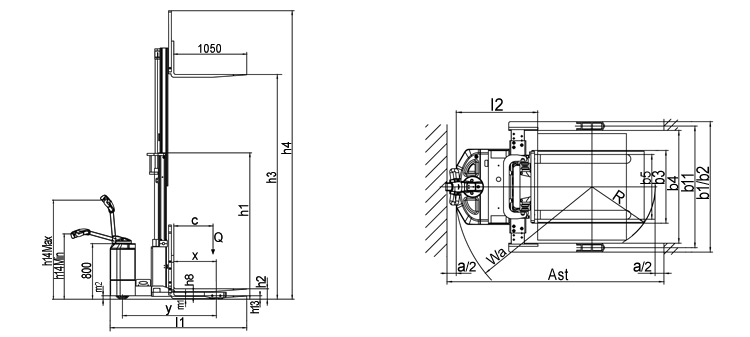

| 尺寸 |

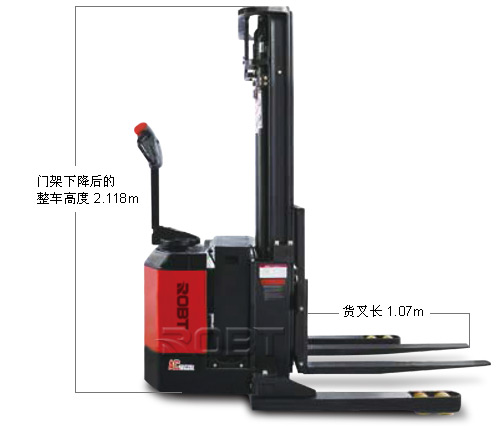

門架下降后的最低高度(h1) |
mm |
2118 |
2118 |
| 自由起升高度(h2) |
mm |
150 |
150 |
| 門架最大起升高度(h3) |
mm |
3200 |
3200 |
| 起升最高時的門架高度點(h4) |
mm |
4115 |
4115 |

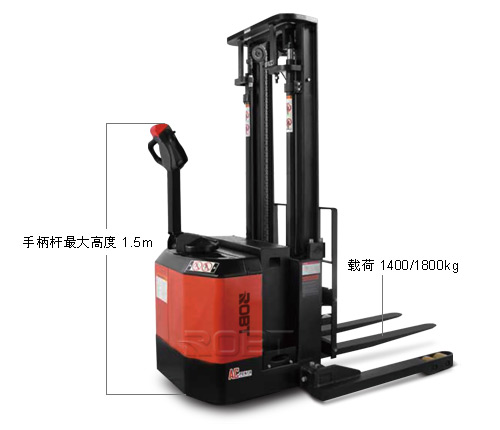

| 操作位置手柄桿最小/最大高度(h14) |
mm |
990/1500 |
990/1500 |
| 承載輪護板/支撐腿高度(h8) |
mm |
100 |
100 |
| 貨叉下降后貨叉面高度(h13) |
mm |
60 |
65 |
| 整車長度(l1) |
mm |
1987 |
2071 |
| 到貨叉垂直面的長度(l2) |
mm |
917 |
756 |
| 整體寬度(b1/b2) |
mm |
850/1270/1370/1470 |
850/1270/1370/1470 |
| 貨叉尺寸(s/e/l) |
mm |
40/100/1070 |
45/100/1070 |
| 擋貨架外寬(b3) |
mm |
800 |
800 |
| 貨叉外寬 (b5) |
mm |
200-760 |
200-760 |
| 支撐腿內寬(m1) |
mm |
1070/1170/1270 |
970/1070/1270 |
| 軸距中心處離地間隙(m2) |
mm |
50 |
50 |
| 托盤為 1200寬×1000長的通道寬度(Ast) |
mm |
2460 |
2560 |
| 托盤為800寬×1200長的通道寬度(Ast) |
mm |
2460 |
2560 |
| 轉彎半徑(Wa) |
mm |
1545 |
1645 |
| 性能 |
行走速度，滿載/空載 |
km/h |
5.5/6.0 |
5.5/6.0 |
| 起升速度，滿載/空載 |
m/s |
0.127/0.23 |
0.127/0.23 |
| 下降速度，滿載/空載 |
m/s |
0.26/0.20 |
0.26/0.20 |
| 最大爬坡度，滿載/空載 |
% |
8/16 |
6/16 |
| 制動類型 |
|
電磁式 |
電磁式 |
| 電機 |
驅動電機額定功率 S2 60分鐘 |
kW |
1.1 |
1.1 |
| 起升電機額定功率 S3 15% |
kW |
3 |
3 |
| 電瓶允許最大尺寸 |
mm |
800/230/open |
800/330/open |
| 電瓶電壓/標稱容量K5 |
V/Ah |
24/210 |
24/360 |
| 電瓶重量 |
kg |
190 |
320 |
| 其他 |
驅動控制類型 |
|
AC |
AC |
| 轉向類型 |
|
機械 |
機械 |
| 噪音等級 |
dB (A) |
74 |
74 | |
寬支腿電動堆高車
