前移式全電動堆高車

您的當前位置：首頁 >> 產品中心 >> 前移式全電動堆高車

BT07707

BT07708

BT07709

分享到：

產品描述

細節設計

視頻展示

項目案例

·貨叉可前傾后仰，貨叉前傾功能實現貨叉前傾叉取貨物或卸下貨物，貨叉后仰功能保證叉車搬移貨物時，貨物不掉下來；
·蓄電池側位裝卸，車身側門和電池蓋可打開，電池可以從側門拿出，方便更換和維護電池；
·交流驅動系統使整車反應更迅速，控制更精確，電瓶使用壽命更長。
·可靠的液壓站，低噪音，小振動，密封性能好，空載滿載下降速度自動調整，確保起升下降平穩可靠。
·車體選用高強度鋼板精密焊接而成，確保整車穩定性，提供二級/三級多種門架起升高度選配。
·以電腦數位模擬出最合理最平穩的低重心，確保在搬運、行走過程中更穩定、可靠

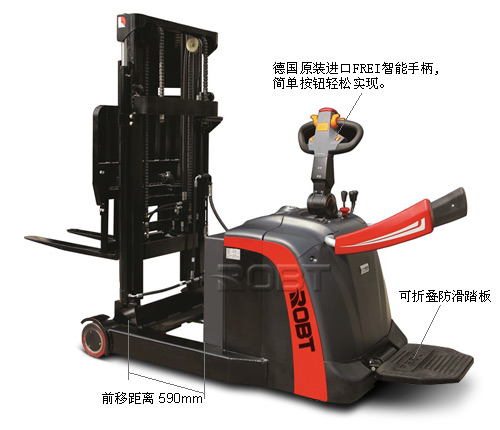

·德國原裝進口FREI智能手柄，所有的優越操作性能均可在手柄上，簡單按鈕輕松實現。
·電磁制動實現了較為有保障的駐車制，能保證車輛在斜坡上同樣的安全停車。
·緊急反向行駛功能，使操作者避免受到傷害。

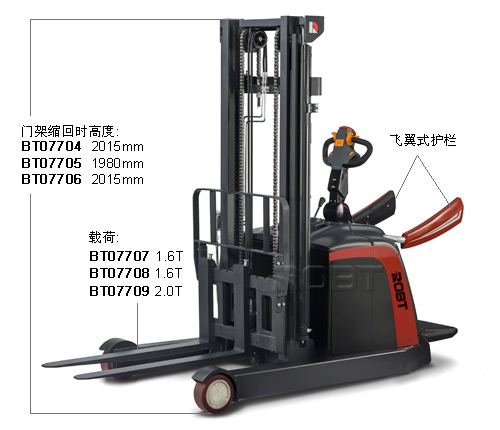

·飛翼式護欄，人性化的護臂結構，使護臂的開閉操作極為容易，并且具有較強的抗擊能力，真正起到護臂的作用。
·機械、油缸、電子三重起升限位保護，安全可靠。

貨號			BT07707	BT07708	BT07709
特性	動力型式：電動、柴油、汽油、天然氣、手動		電動
	駕駛方式：手動、步行、站駕、座駕、揀選		站駕

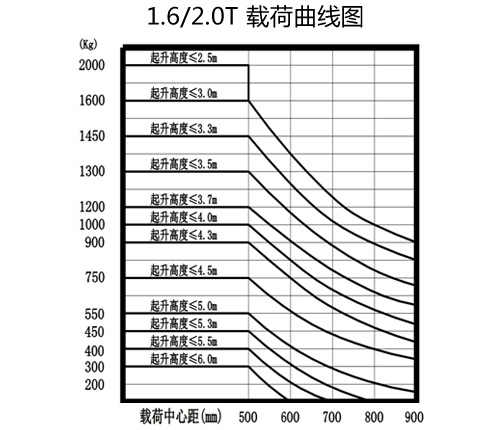

	額定承載能力(Q)	kg	1600	1600	2000
	載荷中心距(C)	mm	500
	前懸距(X)	mm	110	133	110
	軸距(Y)	mm	1325	1425	1475
重量	自重	kg	2323	2562	2369
	滿載時橋荷，驅動側/承重側	kg	1598/2325	1680/2520	1569/2800
	空載時橋荷，驅動側/承重側	kg	1639/684	1820/780	1652/717
車輪	輪胎：實心橡膠、超彈性體、充氣胎、聚氨酯		聚氨酯
	輪胎尺寸：驅動輪		Φ230×75
	輪胎尺寸：承重輪		Φ210×85
	輪胎尺寸：平衡輪		Φ140×60
	車輪數量:驅動輪/承重輪(x=驅動輪)		1×-2/2
	輪距，驅動側		696
	輪距，承重側		985

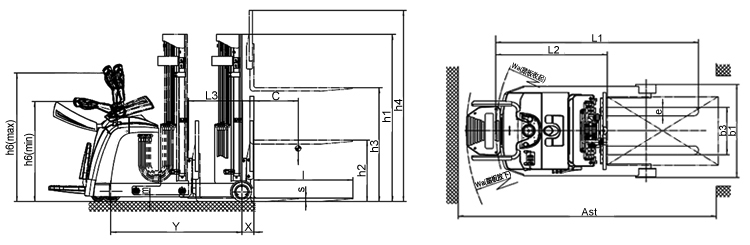

基本尺寸	門架縮回時高度(h1)	mm	2015	1980	2015
	自由提升高度(h2)	mm	0	1220	0
	起升高度(h3)	mm	3000	4500	2500
	門架展開時高度(h4)	mm	3912	5350	3412
	操作手柄在驅動位置時的高度，最小/最大(h6)	mm	1084/1392
	貨叉離地高度（最低時）(h5)	mm	40
	車體長度(L1)	mm	2248	2348	2398
	貨叉表面至前部距離(L2)	mm	1178	1278	1328
	車體寬度(b1)	mm	1090
	貨叉尺寸(s/e/l)	mm	40/100/1070
	貨叉外寬(b5)	mm	215-754
	最小離地間隙	mm	55
	直角堆垛通道寬度，托盤1000×1200(1200跨貨叉放置)(Ast)	mm	2652/2972	2752/3072	2802/3122
	直角堆垛通道寬度，托盤800×1200(1200沿貨叉放置)(Ast)	mm	2682/3002	2782/3102	2832/3152
	最小轉彎半徑，踏板收起/放下(Wa)	mm	1658/1978	1758/2078	1808/2128
	前移距離	mm	590
性能	行駛速度，滿載/空載	km/h	5/6
	提升速度，滿載/空載	mm/s	90/120
	下降速度，滿載/空載	mm/s	120/85
	最大爬坡能力，滿載/空載	%	5/8
	制動方式		電磁制動
電機	驅動電機功率，S2:60min	kw	1.5	1.5	1.8
	提升電機功率，S3:15%	kw	3
	提升電機功率，S3:10%	kw	0.16
	蓄電池類型，DIN43531/35/36 A,B,C,NO		B 3PZS
	蓄電池電壓/額定容量(5小時放電率)	V/Ah	24/240	24/240	24/270
	蓄電池重量	kg	240	240	270
其余	驅動控制方式		速度反饋
其余	駕駛員耳邊噪音，根據EN12053	dB(A)	≤70

BT07707/BT07708 兩級門架參數
貨號	提升高度h3（mm）	縮回時門架高度h1（mm）	最大自由提升高度h2(mm)	展開時門架高度h4(mm)	傾仰角度α/β（°）


BT07738	2000	1515	0	2912	1/5
BT07739	2300	1665	0	3212	1/5
BT07740	2500	1765	0	3412	1/5
BT07741	2700	1865	0	3612	1/5
BT07742	3000	2015	0	3912	1/5
BT07743	3300	2165	0	4212	1/5
BT07744	3500	2265	0	4412	1/5
BT07745	3700	2365	0	4612	1/5
BT07746	4000	2565	0	5012	1/5

BT07707/BT07708/BT07709 三級全自由門架參數
貨號	提升高度h3（mm）	縮回時門架高度h1（mm）	最大自由提升高度h2(mm)	展開時門架高度h4(mm)	傾仰角度α/β（°）
貨號	提升高度h3（mm）	縮回時門架高度h1（mm）	最大自由提升高度h2(mm)	展開時門架高度h4(mm)	傾仰角度α/β（°）
BT07747	3500	1630	870	4350	1/5
BT07748	3700	1730	970	4550	1/5
BT07749	4000	1830	1070	4850	1/5
BT07750	4300	1930	1170	5150	1/5
BT07751	4500	1980	1220	5350	1/5
BT07752	5000	2130	1370	5850	1/5
BT07753	5300	2230	1470	6150	1/5
BT07754	5500	2330	1570	6350	1/5
BT07755	6000	2530	2030	6850	1/5

BT07709 兩級門架參數
貨號	提升高度h3（mm）	縮回時門架高度h1（mm）	最大自由提升高度h2(mm)	展開時門架高度h4(mm)	傾仰角度α/β（°）
貨號	提升高度h3（mm）	縮回時門架高度h1（mm）	最大自由提升高度h2(mm)	展開時門架高度h4(mm)	傾仰角度α/β（°）
BT07756	2000	1515	0	2912	1/5
BT07757	2300	1665	0	3212	1/5
BT07758	2500	1765	0	3412	1/5
BT07759	2700	1865	0	3612	1/5
BT07760	3000	2015	0	3912	1/5
BT07761	3300	2165	0	4212	1/5
BT07762	3500	2265	0	4412	1/5
BT07763	3700	2365	0	4612	1/5
BT07764	4000	2565	0	5012	1/5
