平衡重式電動堆高車

您的當前位置：首頁 >> 產品中心 >> 平衡重式電動堆高車

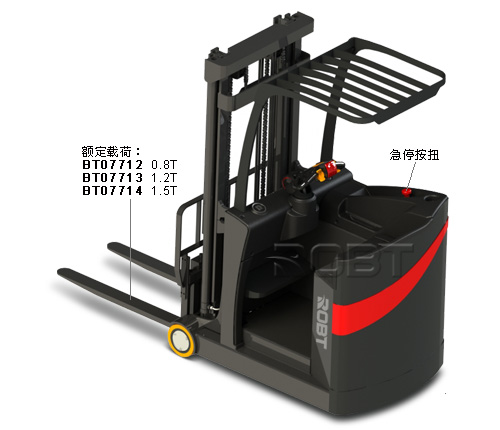

BT07712

BT07713

BT07714

分享到：

產品描述

細節設計

視頻展示

項目案例

·特別適合輕工、電子、紡織等行業應用于樓層之間/電梯上下搬運工作。

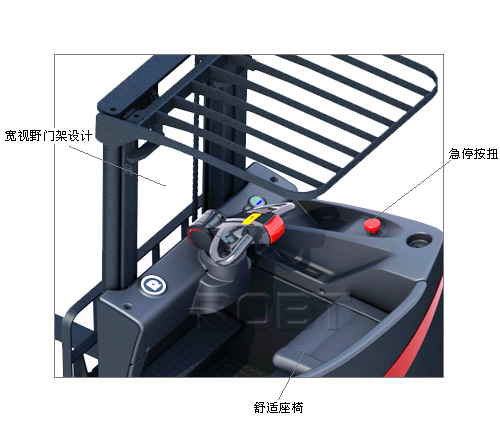

·加高護頂架，堅固，駕駛空間更為舒適。
·寬視野門架設計。
·德國原裝進口Frei多功能手柄，壽命測試；加速器200萬次以上，按鈕100萬次以上，全密封防水防塵結構，適應惡劣工況使用。
·德國原裝進口Vulkollan車輪具有彈性減震效果，抓地力好，不易打滑，更耐磨，舒適性好。
·德國原裝進口ZF驅動單元，整體立式安裝，性能先進，速比大、體積小結構緊湊，采用嚙合技術，噪音低，一次性注油永久免維護。
·美國Curtis電控，可實現行走軟啟動，安全可靠性高，獨具的特征報警和故障代碼顯示功能并可實現調整行駛速度、剎車距離等多項人性化功能。
·美國AMP防水接插件，汽車標準生產，確保整車線纜可靠連接、大大降低電器故障。
·美國KDS全交流立式電機，插裝組合形式，結構緊湊，技術含量高，低噪音，高能效，免維護，較普通電機提高30%效率。

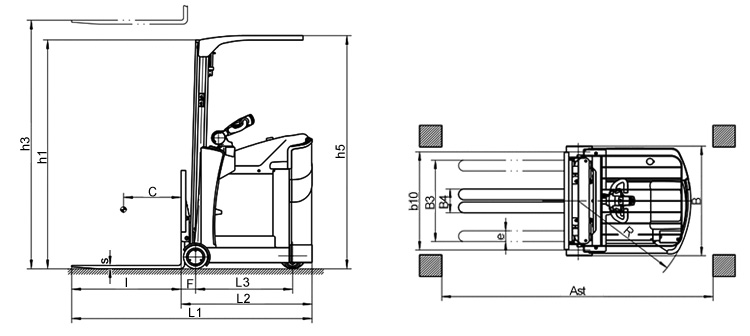

貨號				BT07712	BT07713	BT07714
規格	額定載荷(Q)		kg	800	1200	1500
	荷載中心距		mm	500	500	500
	電機類型	直流/交流，開放/封閉		交流/封閉	交流/封閉	交流/封閉
基本尺寸	標準起升高度(h3)		mm	3000	3000	3000
	自由起升高度(h2)		mm	0	0	0
	門架傾斜角度	前/后(α/β)	deg	/	1°/5°	1°/5°
	貨叉架標準			ISO2328	ISO2328	ISO2328
	標準貨叉尺寸	長/寬/厚(s/e/l)	mm	35/100/950	35/100/950	40/100/1070
	貨叉調整間距	最大/最小(B3/B4)	mm	754/215	754/215	754/215
	總長度	車尾至貨叉尖(L1)		2109	2458	2568
	車體長度	車尾至豎直貨叉前端面(L2)		1140	1499	1499
	總寬度(B)		mm	1014	1014	1014
	門架縮回高度(h1)		mm	2045	2010	2010
	門架展開高度(h4)		mm	3850	3908	3908
	護頂架高度(h5)		mm	2085	2045	2045
	前懸距(F)		mm	130	134	134
	最小轉彎半徑(R)		mm	1110	1570	1570
	最小直角通道寬度		mm	1420	1785	1785
	直角堆垛通道寬度	1000×1000托盤(Ast)	mm	2340	2800	2800
性能	行駛速度	前進（滿載/空載）	km/h	5/5	5/5	5/5
	行駛速度	后退（滿載/空載）	km/h	5/5	5/5	5/5
	起升速度	滿載/空載	mm/s	130/200	95/120	95/120
	下降速度	滿載/空載	mm/s	160/140	120/85	120/85
	最大牽引力	滿/空載 S2 5 分鐘	N	1600	1600	1800
	最大爬坡度	滿載/空載 S2 5 分鐘	%	5/7	5/8	5/8
質量	整車質量	含蓄電池	kg	1965	2205	2325
行走裝置	車輪數量	前輪/后輪(×=驅動輪)		2/1×-2	2/1×-2	2/1×-2
	車輪類型	前輪		聚氨酯	聚氨酯	聚氨酯
	車輪類型	后輪		聚氨酯	聚氨酯	聚氨酯
	軸距(L3)		mm	842	1098	1098
	輪距	前輪	mm	909	909	909
	輪距	后輪	mm	0	0	0
	離地間隙	最低(m1)	mm	55	55	55
	離地間隙	軸距中心(m2)	mm	55	55	55
	行車制動方式	機械/液壓/電氣/空氣		電磁	電磁	電磁
驅 動 裝置	蓄電池	形式		焊接式	焊接式	焊接式
		電壓/容量	V/Ah	24/210	24/240	24/270
		質量	kg	210	240	260
	行走電機	功率	kW	1.5	1.5	1.8
	行走電機	控制方式		AC	AC	AC
	起升電機	功率	kW	3	3	3
	起升電機	控制方式		AC	AC	AC
	充電機	形式（搭載/外置）		外置	外置	外置
		充電方式		智能充電	智能充電	智能充電
		相數/電壓	/V	單相/220	單相/220	單相/220
		充電功率	Kva	1.2	1.2	1.2
其余	屬具工作壓力		Mpa	16	16	16
其余	駕駛員耳邊噪音	根據 EN 12053	dB(A)	≤70	≤70	≤70

BT07712(0.8T) 單級提升門架參數
序號	提升高度h3（mm）	縮回時門架高度h1（mm）	最大自由提升高度h2(mm)	展開時門架高度h4(mm)	傾仰角度α/β（°）	備注
BT07799	1200	1720	870	2050	0	不帶護頂架
BT07800	1350	1870	1020	2200	0	不帶護頂架
BT07801	1500	2085	1235	2350	0
BT07802	1650	2170	1320	2500	0
BT07803	1800	2320	1470	2650	0
BT07804	2000	2520	1670	2850	0

BT07712(0.8T) 兩級提升門架參數
貨號	提升高度h3（mm）	縮回時門架高度h1（mm）	最大自由提升高度h2(mm)	展開時門架高度h4(mm)	傾仰角度α/β（°）	備注
BT07805	2500	1800	0	3350	0	不帶護頂架
BT07806	2700	1900	0	3550	0	不帶護頂架
BT07807	3000	2085	0	3850	0
BT07808	3300	2195	0	4150	0
BT07809	3700	2395	0	4550	0
BT07810	4000	2545	0	4850	0

BT07713/BT07714(1.2/1.5T) 兩級提升門架參數
貨號	提升高度h3（mm）	縮回時門架高度h1（mm）	最大自由提升高度h2(mm)	展開時門架高度h4(mm)	傾仰角度α/β（°）
BT07811	2000	1510	0	2908	1/5
BT07812	2300	1660	0	3208	1/5
BT07813	2500	1760	0	3408	1/5
BT07814	2700	1860	0	3608	1/5
BT07815	3000	2010	0	3908	1/5
BT07816	3300	2160	0	4208	1/5
BT07817	3500	2260	0	4408	1/5
BT07818	3700	2360	0	4608	1/5
BT07819	4000	2560	0	4908	1/5

BT07713/BT07714(1.2/1.5T) 三級全自由提升門架參數
貨號	提升高度h3（mm）	縮回時門架高度h1（mm）	最大自由提升高度h2(mm)	展開時門架高度h4(mm)	傾仰角度α/β（°）
BT07820	3500	1710	870	4338	1/5
BT07821	3700	1810	970	4538	1/5
BT07822	4000	1910	1070	4838	1/5
BT07823	4300	2010	1170	5138	1/5
BT07824	4500	2060	1220	5338	1/5
BT07825	5000	2210	1370	5838	1/5
BT07826	5300	2310	1470	6138	1/5
BT07827	5500	2410	1570	6338	1/5
BT07828	6000	2610	1770	6838	1/5
